Клапан насоса 13594621

← Мотор плунжерный spes-w00-mdb1f11 11567284 Клапан гидравлический 13068885 →

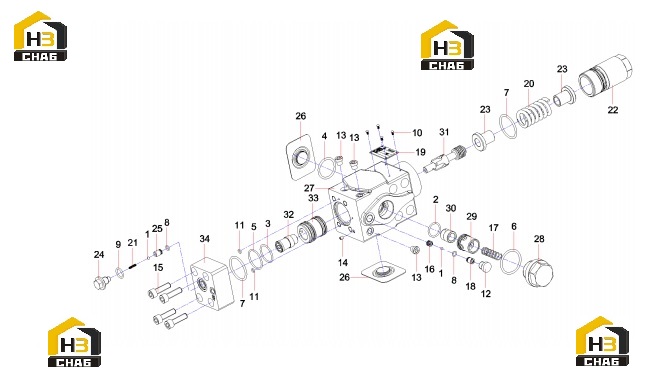

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel ball φ5GB308

Каталожный номер:A210661000016

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-shaped ring 23.6x2.65GB3452.1

Каталожный номер:A210609000032

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A210609000046

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-shaped ring 34.5 x 3.55GB3452.1

Каталожный номер:21021015

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000117

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-shaped ring 41.2x3.55GB3452.1

Каталожный номер:A210609000311

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-shaped ring 42.5x3.55GB3452.1

Каталожный номер:A210609000138

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-shaped ring 7.1 x1.8GB3452.1 N70

Каталожный номер:60267000

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-shaped ring 16x2.65GB3452.1

Каталожный номер:A210609000120

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rivets

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A31C200500100

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:A229900002547

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:A229900002606

Комплект:3

Примечание:

№ на схеме:14

Наименование:Ball-up plug 5x5.5JB9157

Каталожный номер:A229900010656

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M10 x 35GB70.1

Каталожный номер:A210204000163

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shuttle valve seat M28A001.4-4

Каталожный номер:11259973

Комплект:1

Примечание:

№ на схеме:17

Наименование:Check valve spring M28A001.5-10

Каталожный номер:11987646

Комплект:1

Примечание:

№ на схеме:18

Наименование:Confluence valve shuttle valve plug M28A002.5-2

Каталожный номер:11259970

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nameplate M28C106-3

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:20

Наименование:Balance valve spring P22Q001-4

Каталожный номер:13257374

Комплект:1

Примечание:

№ на схеме:21

Наименование:Return spring P22Q001-13

Каталожный номер:11846856

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring sleeve P22Q002-5P22Q002-5

Каталожный номер:13400476

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring seat P22Q002-6

Каталожный номер:13400535

Комплект:2

Примечание:

№ на схеме:24

Наименование:Reset check valve cover P22Q002-7

Каталожный номер:13400471

Комплект:1

Примечание:

№ на схеме:25

Наименование:Reset check valve seat P22Q002-8

Каталожный номер:13400466

Комплект:1

Примечание:

№ на схеме:26

Наименование:Port 25 dust cover P22Q002-9

Каталожный номер:13772343

Комплект:2

Примечание:

№ на схеме:27

Наименование:Balance valve body P22Q003-1

Каталожный номер:13560457

Комплект:1

Примечание:

№ на схеме:28

Наименование:Check valve plug P22Q003-2

Каталожный номер:13568043

Комплект:1

Примечание:

№ на схеме:29

Наименование:Check valve sleeve P22Q003-3

Каталожный номер:13565899

Комплект:1

Примечание:

№ на схеме:30

Наименование:Check valve core P22Q003-4

Каталожный номер:13565971

Комплект:1

Примечание:

№ на схеме:31

Наименование:Valve core P22Q003-5

Каталожный номер:13568081

Комплект:1

Примечание:

№ на схеме:32

Наименование:Piston P22Q003-6

Каталожный номер:13594458

Комплект:1

Примечание:

№ на схеме:33

Наименование:Valve sleeve P22Q003-7

Каталожный номер:13594462

Комплект:1

Примечание:

№ на схеме:34

Наименование:End cap

Каталожный номер:13568083

Комплект:1

Примечание:
