Насос гидравлический stc500s-d.4.1.18 13688043

Насос гидравлический stc500s-d.4.1.18 13688043

← Клапан предохранительный yyf20s-01 03.20 60148462 Мотор плунжерный spes-w00-mdb1f11 11567284 →

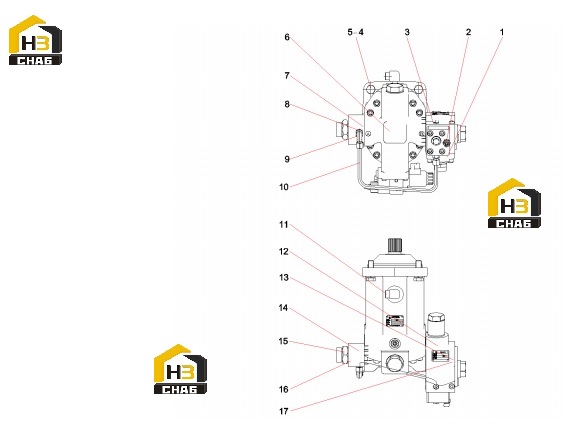

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Folio flange
Каталожный номер:B210780000004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:End straight connector
Каталожный номер:A229900002544
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw M12x50GB70.1
Каталожный номер:A210204000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bolt
Каталожный номер:A210111000243
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SPES-W00-MDB1F11 hydraulic axial plunger motor assembly
Каталожный номер:11567284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:A210609000117
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Right angle combination joint
Каталожный номер:B210780000636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:End straight connector
Каталожный номер:B210780000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Steel pipe assembly
Каталожный номер:13666526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pipe joint WEE15LMOR3C
Каталожный номер:B210780001392
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hoist balance valve
Каталожный номер:13594621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Flange joint
Каталожный номер:B210780000060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M12x45GB70.1
Каталожный номер:A210204000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:End straight-through connector GESM33-SM42
Каталожный номер:A229900006484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Transition block
Каталожный номер:13065061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:screw
Каталожный номер:A210204000023
Комплект:4
Примечание:
