Комплектующие подъемного механизма 11602695

← Механизм подъемный 12438941 Редуктор поворотный 11602695 →

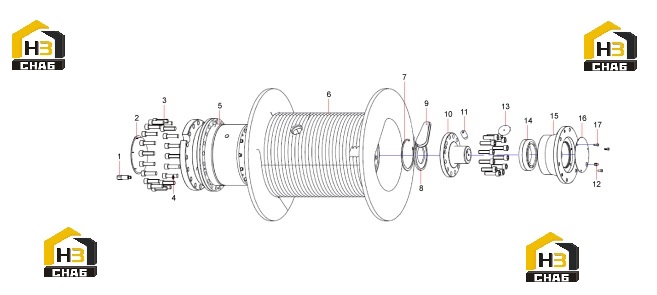

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:connector

Каталожный номер:12102478

Комплект:1

Примечание:

№ на схеме:2

Наименование:Dust cover I GW13D38-20

Каталожный номер:11405674

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M16x55GB70.1 10.9 grade

Каталожный номер:A210204000312

Комплект:32

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210434000006

Комплект:1

Примечание:

№ на схеме:5

Наименование:Reducer assembly

Каталожный номер:11593574

Комплект:1

Примечание:

№ на схеме:6

Наименование:Reel

Каталожный номер:11940682

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:A210416000006

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer GW13D38.1-2

Каталожный номер:11596442

Комплект:4

Примечание:

№ на схеме:9

Наименование:Oblique wedge GW20D48-22

Каталожный номер:11940661

Комплект:1

Примечание:

№ на схеме:10

Наименование:Support shaft

Каталожный номер:11596441

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lengthened screw plug

Каталожный номер:11356457

Комплект:1

Примечание:

№ на схеме:12

Наименование:External thread plastic plug

Каталожный номер:A210777000046

Комплект:1

Примечание:

№ на схеме:13

Наименование:Reel oil hole plug

Каталожный номер:12102567

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rolling bearing

Каталожный номер:21003128

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support seat

Каталожный номер:11596443

Комплект:1

Примечание:

№ на схеме:16

Наименование:Dust cover II

Каталожный номер:11596444

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M6x14GB70.1

Каталожный номер:23000359

Комплект:3

Примечание:
