Механизм подъемный 12438941

Механизм подъемный 12438941

← Подшипник поворотный 11728885 Комплектующие подъемного механизма 11602695 →

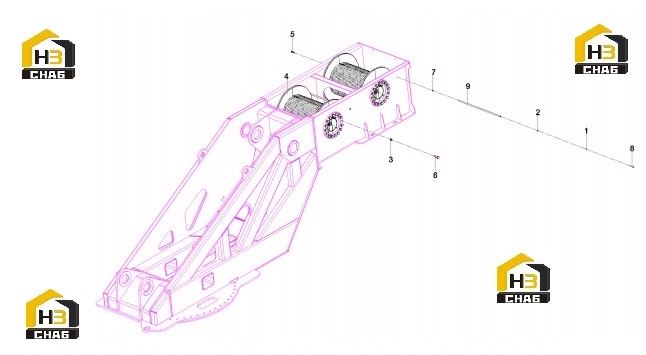

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:washer
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210401000006
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Reducer assembly
Каталожный номер:11602695
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:A210111000204
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M20x60GB5783 Grade 10.9
Каталожный номер:A210111000062
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:nut
Каталожный номер:A210307000012
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000095
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Retaining rope tube
Каталожный номер:13269769
Комплект:2
Примечание:
