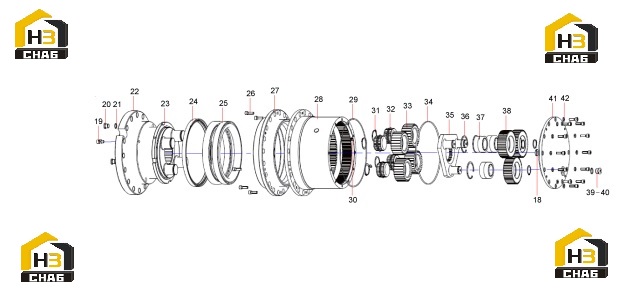

Редуктор поворотный 11602695

← Комплектующие подъемного механизма 11602695 Комплектующие редуктора 11602695 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:18

Наименование:Grinding pad II

Каталожный номер:11356454

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel ball ventilation plug

Каталожный номер:24003393

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw plug M16x1.5JB/ZQ4444

Каталожный номер:A880801040008

Комплект:3

Примечание:

№ на схеме:21

Наименование:Washer 16x20JB/ZQ4454

Каталожный номер:A210453000001

Комплект:3

Примечание:

№ на схеме:22

Наименование:Fixed seat

Каталожный номер:11593579

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lock nut

Каталожный номер:11352807

Комплект:1

Примечание:

№ на схеме:24

Наименование:FB oil seal 240x260x15

Каталожный номер:60061451

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rolling bearing

Каталожный номер:60005848

Комплект:2

Примечание:

№ на схеме:26

Наименование:screw

Каталожный номер:A210204000341

Комплект:24

Примечание:

№ на схеме:27

Наименование:flange

Каталожный номер:11352805

Комплект:1

Примечание:

№ на схеме:28

Наименование:Inner ring gear

Каталожный номер:11593588

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-shaped ring 255x3.0 (JISB2401)

Каталожный номер:60061680

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M8x12GB78

Каталожный номер:A210207000007

Комплект:2

Примечание:

№ на схеме:31

Наименование:Retaining ring

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bearing F-208099

Каталожный номер:60058816

Комплект:4

Примечание:

№ на схеме:33

Наименование:Planetary Wheel II

Каталожный номер:11593597

Комплект:4

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:60052139

Комплект:1

Примечание:

№ на схеме:35

Наименование:Planetary frame 1

Каталожный номер:11593581

Комплект:1

Примечание:

№ на схеме:36

Наименование:Retaining ring 30GB894.1

Каталожный номер:A210414000006

Комплект:6

Примечание:

№ на схеме:37

Наименование:Rolling bearing NUP 206EGB283

Каталожный номер:60058815

Комплект:6

Примечание:

№ на схеме:38

Наименование:Planetary wheel 1

Каталожный номер:11593600

Комплект:3

Примечание:

№ на схеме:39

Наименование:Washer 18x22JB/ZQ4454

Каталожный номер:A210453000002

Комплект:2

Примечание:

№ на схеме:40

Наименование:Screw plug M18x1.5 (JB/ZQ4444)

Каталожный номер:A210341000002

Комплект:2

Примечание:

№ на схеме:41

Наименование:Up the mountain

Каталожный номер:11352809

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer 8GB7244

Каталожный номер:A210422000008

Комплект:12

Примечание:
