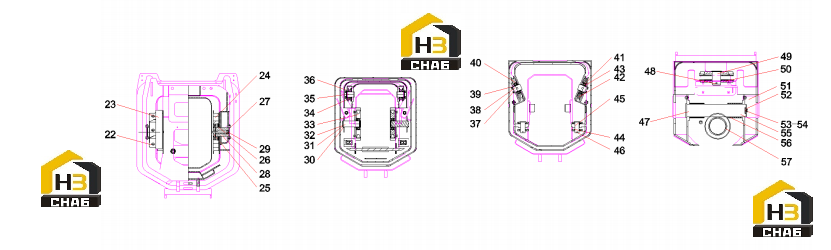

Механизм телескопический stc250s5.1a.5 12759685

← Механизм раздвижения стрелы stc250s5.1a.5 12759685 Устройство направляющего шкива 10053527 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:23

Наименование:Protective cover

Каталожный номер:11685310

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pulley GP

Каталожный номер:10137468

Комплект:2

Примечание:

№ на схеме:25

Наименование:Thrust block

Каталожный номер:10137478

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spacer bushing

Каталожный номер:10137479

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plate, shaft guard

Каталожный номер:10137481

Комплект:2

Примечание:

№ на схеме:28

Наименование:Shaft, pin

Каталожный номер:11683454

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210204000302

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer, adjustment

Каталожный номер:10138074

Комплект:4

Примечание:

№ на схеме:31

Наименование:Ring, retainer

Каталожный номер:A210414000029

Комплект:2

Примечание:

№ на схеме:32

Наименование:Shaft, pin

Каталожный номер:10137475

Комплект:2

Примечание:

№ на схеме:33

Наименование:PulleyQY26A.1.3-4A

Каталожный номер:12625468

Комплект:2

Примечание:

№ на схеме:34

Наименование:Wheel

Каталожный номер:10138404

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pin

Каталожный номер:10138207

Комплект:2

Примечание:

№ на схеме:36

Наименование:Plate, fixed shaft

Каталожный номер:10138205

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:10

Примечание:

№ на схеме:38

Наименование:Shaft, pin

Каталожный номер:10136623

Комплект:2

Примечание:

№ на схеме:39

Наименование:Baffle, shaft end

Каталожный номер:10136820

Комплект:2

Примечание:

№ на схеме:40

Наименование:Ring, retainer

Каталожный номер:A210416000023

Комплект:4

Примечание:

№ на схеме:41

Наименование:Bearing, roller

Каталожный номер:A210622000061

Комплект:4

Примечание:

№ на схеме:42

Наименование:Pulley

Каталожный номер:00000953

Комплект:2

Примечание:

№ на схеме:43

Наименование:Spacer bushing

Каталожный номер:00000962

Комплект:6

Примечание:

№ на схеме:44

Наименование:Extension rope, 4th boom

Каталожный номер:11684963

Комплект:2

Примечание:

№ на схеме:45

Наименование:Pin

Каталожный номер:10138208

Комплект:2

Примечание:

№ на схеме:46

Наименование:Pin

Каталожный номер:A210491000020

Комплект:2

Примечание:

№ на схеме:47

Наименование:Shaft, pin

Каталожный номер:11077914

Комплект:1

Примечание:

№ на схеме:48

Наименование:Ring, retainer

Каталожный номер:A210414000030

Комплект:2

Примечание:

№ на схеме:49

Наименование:Pin

Каталожный номер:10138201

Комплект:2

Примечание:

№ на схеме:50

Наименование:Extension rope, 3rd boom

Каталожный номер:10053494

Комплект:1

Примечание:

№ на схеме:51

Наименование:Plate, fixed shaft

Каталожный номер:10138202

Комплект:2

Примечание:

№ на схеме:52

Наименование:Retainer

Каталожный номер:10138210

Комплект:1

Примечание:

№ на схеме:53

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:2

Примечание:

№ на схеме:54

Наименование:Nut

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:55

Наименование:Spacer ring

Каталожный номер:11077910

Комплект:2

Примечание:

№ на схеме:56

Наименование:Washer

Каталожный номер:A210401000017

Комплект:24

Примечание:

№ на схеме:57

Наименование:Expansion Arm Oil Cylinder Assy

Каталожный номер:10519934

Комплект:1

Примечание:
