Механизм раздвижения стрелы stc250s5.1a.5 12759685

← Механизм телескопической стрелы stc250s5.1a 12457644 Механизм телескопический stc250s5.1a.5 12759685 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

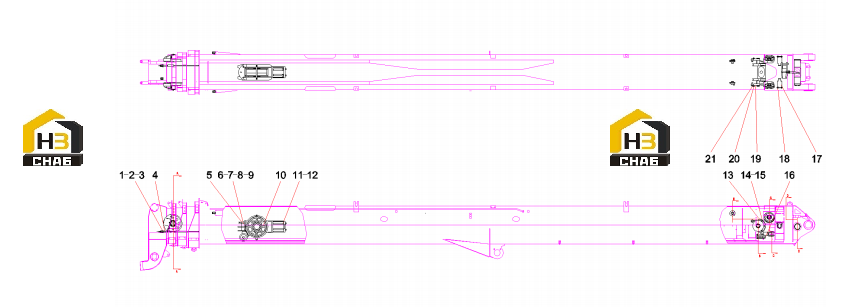

№ на схеме:1

Наименование:Nut

Каталожный номер:A210319000005

Комплект:4

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:A210307000005

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:4

Наименование:Retraction rope, 4th boom

Каталожный номер:11683885

Комплект:1

Примечание:

№ на схеме:5

Наименование:Safety latch

Каталожный номер:10138206

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:10

Наименование:Guide pulley assembly

Каталожный номер:10053527

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000260

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pulley shellSTC250H.1B.6-1

Каталожный номер:12163851

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:6

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bracket, fixed

Каталожный номер:10138223

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shaft, pin

Каталожный номер:10003921

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:14

Примечание:

№ на схеме:19

Наименование:Retraction rope, 3rd boom

Каталожный номер:10138225

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plate, fixed shaft

Каталожный номер:10138203

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shaft, pin

Каталожный номер:10138204

Комплект:2

Примечание:
