Устройство направляющего шкива 10053527

Устройство направляющего шкива 10053527

← Механизм телескопический stc250s5.1a.5 12759685 Шкив 10137468 →

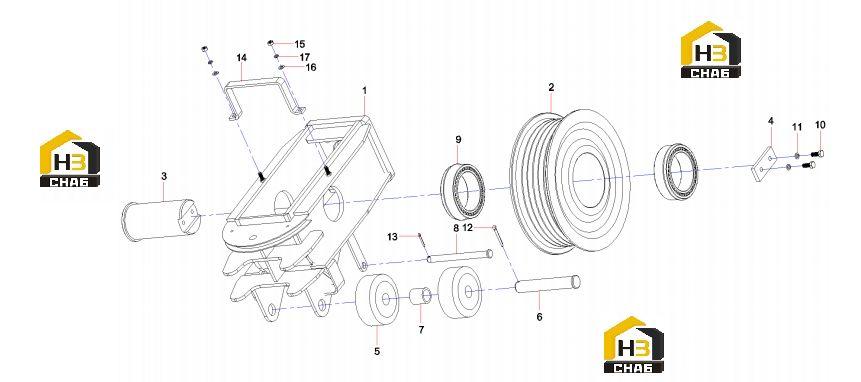

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Structure, guide pulley
Каталожный номер:10053521
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pulley
Каталожный номер:10138350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shaft, pin
Каталожный номер:10138349
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Retainer
Каталожный номер:10461015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Roller
Каталожный номер:10138351
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shaft
Каталожный номер:10138369
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bushing, spacer
Каталожный номер:10138371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Safety latch
Каталожный номер:10138373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rolling bearing
Каталожный номер:60148463
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210401000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:A210491000023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pin
Каталожный номер:A210491000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clip, rope guard
Каталожный номер:10138375
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210307000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210405000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:A210401000017
Комплект:2
Примечание:
