Устройство стрелы (часть 3) 12628184

Устройство стрелы (часть 3) 12628184

← Устройство стрелы (часть 2) 12628184 Узел шкива стрелы 12610309 →

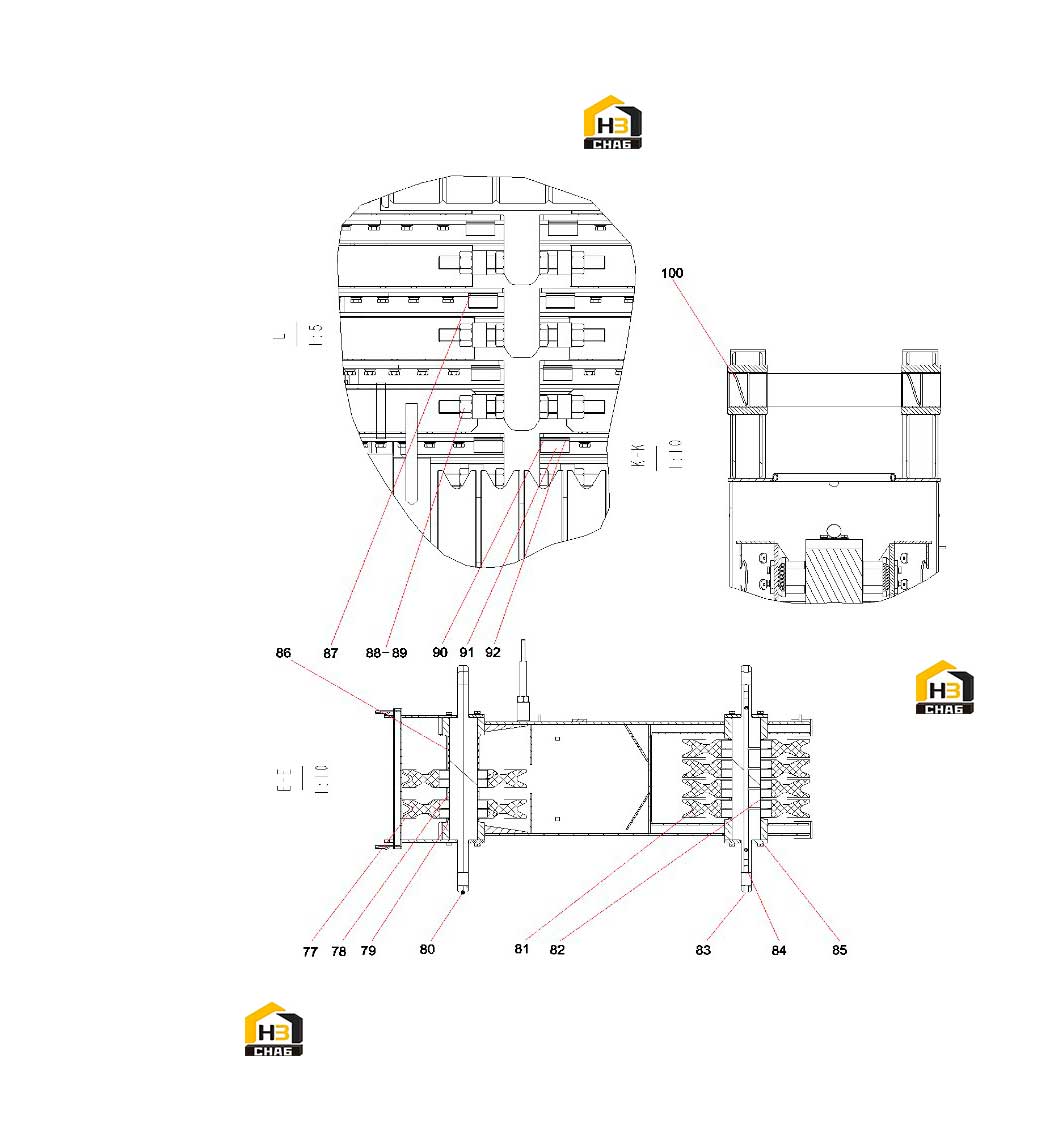

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:77
Наименование:Sheave Assembly
Каталожный номер:10138120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Bushing, Spacer
Каталожный номер:10137530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:Bushing, Spacer
Каталожный номер:10137548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:80
Наименование:Pin, H1
Каталожный номер:13326107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:81
Наименование:Sheave Assembly
Каталожный номер:10138100
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:82
Наименование:Bushing, Spacer
Каталожный номер:10137519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:83
Наименование:Pin, H1
Каталожный номер:13327034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:84
Наименование:Plug, Oil
Каталожный номер:10268523
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:85
Наименование:Retainer
Каталожный номер:12215697
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:86
Наименование:Bushing, Spacer
Каталожный номер:10137526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:87
Наименование:Cushion, Adjusting
Каталожный номер:10138985
Комплект:27
Примечание:
0 ₽
шт
№ на схеме:88
Наименование:Bolt
Каталожный номер:A210111000117
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:89
Наименование:Nut
Каталожный номер:A210307000005
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:90
Наименование:Cushion, Adjusting
Каталожный номер:10138984
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:91
Наименование:Cushion, Adjusting
Каталожный номер:10138982
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:92
Наименование:Cushion, Adjusting
Каталожный номер:10138983
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:100
Наименование:Bushing
Каталожный номер:11562556
Комплект:2
Примечание:
