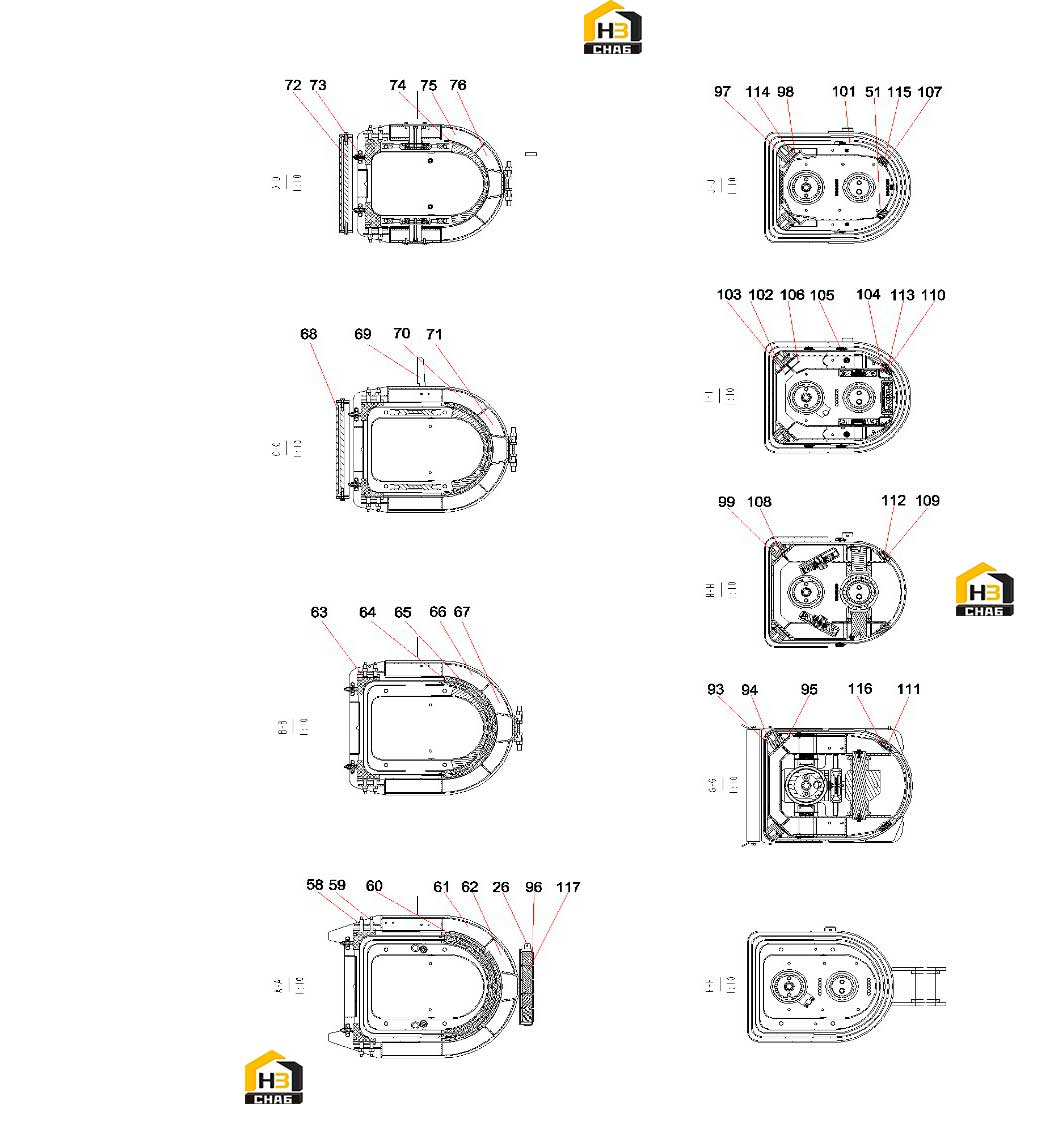

Устройство стрелы (часть 2) 12628184

Каталожный номер:12610298

Комплект:2

Примечание:

№ на схеме:62

Каталожный номер:12610300

Комплект:1

Примечание:

№ на схеме:63

Наименование:Wear Pad, Upper

Каталожный номер:12215693

Комплект:6

Примечание:

№ на схеме:64

Наименование:Wear Pad

Каталожный номер:12615725

Комплект:3

Примечание:

№ на схеме:65

Наименование:Wear Pad

Каталожный номер:12615724

Комплект:3

Примечание:

№ на схеме:66

Каталожный номер:12610302

Комплект:2

Примечание:

№ на схеме:67

Каталожный номер:12610303

Комплект:1

Примечание:

№ на схеме:68

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10042078

Комплект:1

Примечание:

№ на схеме:69

Наименование:Bracket

Каталожный номер:12215700

Комплект:2

Примечание:

№ на схеме:70

Каталожный номер:12610296

Комплект:2

Примечание:

№ на схеме:71

Каталожный номер:12610297

Комплект:1

Примечание:

№ на схеме:72

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10669838

Комплект:2

Примечание:

№ на схеме:73

Наименование:Wear Pad, Upper

Каталожный номер:12610289

Комплект:2

Примечание:

№ на схеме:74

Наименование:Wear Pad Group, 3th Boom Section, Lower

Каталожный номер:12616987

Комплект:1

Примечание:

№ на схеме:75

Каталожный номер:12610294

Комплект:2

Примечание:

№ на схеме:76

Каталожный номер:12610295

Комплект:1

Примечание:

№ на схеме:93

Каталожный номер:12610308

Комплект:2

Примечание:

№ на схеме:94

Наименование:Wear Pad, 1st Boom Section, Upper

Каталожный номер:12215683

Комплект:2

Примечание:

№ на схеме:95

Каталожный номер:12610307

Комплект:2

Примечание:

№ на схеме:96

Наименование:Bushing

Каталожный номер:10138993

Комплект:5

Примечание:

№ на схеме:97

Каталожный номер:10041414

Комплект:2

Примечание:

№ на схеме:98

Каталожный номер:10041415

Комплект:2

Примечание:

№ на схеме:99

Наименование:Wear Pad, 2nd Boom Section, Upper

Каталожный номер:12215685

Комплект:2

Примечание:

№ на схеме:101

Наименование:Wear Pad, Wire Rope

Каталожный номер:12610292

Комплект:2

Примечание:

№ на схеме:102

Наименование:Wear Pad, 3rd Boom Section, Upper

Каталожный номер:12610293

Комплект:2

Примечание:

№ на схеме:103

Каталожный номер:12610305

Комплект:2

Примечание:

№ на схеме:104

Наименование:Screw

Каталожный номер:A210211000015

Комплект:35

Примечание:

№ на схеме:105

Наименование:Wear Pad, 1st Boom Section, Side

Каталожный номер:12215719

Комплект:8

Примечание:

№ на схеме:106

Каталожный номер:12610306

Комплект:2

Примечание:

№ на схеме:107

Наименование:Wear Pad, 4th Boom Section, Lower

Каталожный номер:12710929

Комплект:2

Примечание:

№ на схеме:108

Каталожный номер:13388741

Комплект:13

Примечание:

№ на схеме:109

Наименование:Wear Pad, 2nd Boom Section, Lower

Каталожный номер:13388499

Комплект:2

Примечание:

№ на схеме:110

Наименование:Wear Pad, 3rd Boom Section, Lower

Каталожный номер:13388513

Комплект:2

Примечание:

№ на схеме:111

Наименование:Wear Pad, 1st Boom Section, Lower

Каталожный номер:13388484

Комплект:2

Примечание:

№ на схеме:112

Каталожный номер:13388631

Комплект:2

Примечание:

№ на схеме:113

Каталожный номер:13388592

Комплект:2

Примечание:

№ на схеме:114

Наименование:Wear Pad, 4th Boom Section, Upper

Каталожный номер:12215687

Комплект:2

Примечание:

№ на схеме:115

Каталожный номер:12215703

Комплект:2

Примечание:

№ на схеме:116
