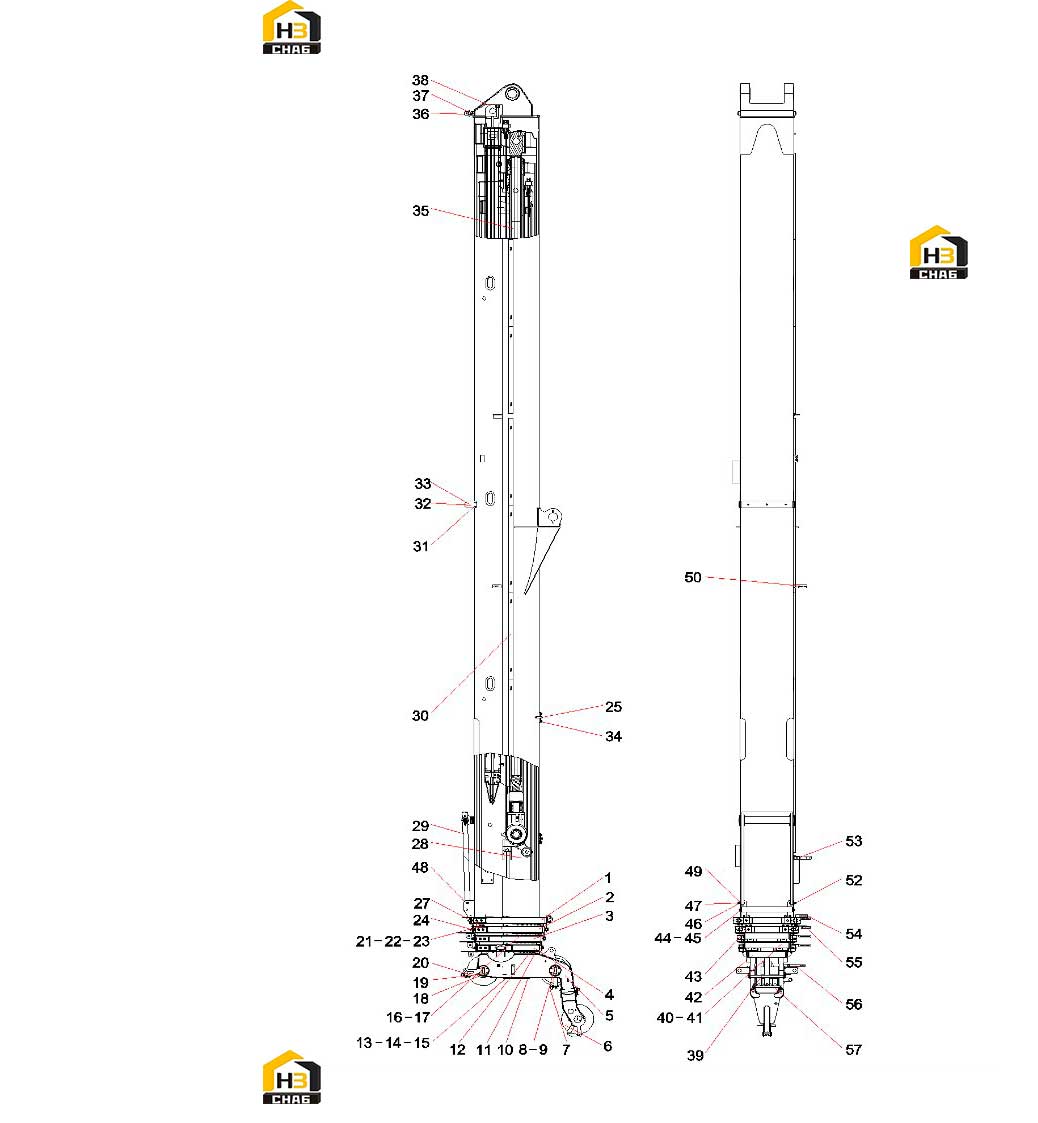

Устройство стрелы (часть 1) 12628184

← Фильтр 11762775 Устройство стрелы (часть 2) 12628184 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:One-section boom assembly

Каталожный номер:12628186

Комплект:1

Примечание:

№ на схеме:2

Наименование:1st Boom Section

Каталожный номер:12628201

Комплект:1

Примечание:

№ на схеме:3

Наименование:2nd Boom Section

Каталожный номер:12628205

Комплект:1

Примечание:

№ на схеме:4

Наименование:3rd Boom Section

Каталожный номер:12628209

Комплект:1

Примечание:

№ на схеме:5

Наименование:Five-section boom assembly

Каталожный номер:12628213

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sheave, Auxiliary Boom Nose

Каталожный номер:12610309

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clip

Каталожный номер:A829900002661

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cap, Grease Fitting

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:10

Примечание:

№ на схеме:10

Наименование:Plate, Cover

Каталожный номер:11060900

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000170

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000017

Комплект:88

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:66

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000007

Комплект:74

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:20

Примечание:

№ на схеме:19

Наименование:Baffle, Right, Boom Head

Каталожный номер:12301201

Комплект:1

Примечание:

№ на схеме:20

Наименование:Baffle, Left, Boom Head

Каталожный номер:12301209

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:12457600

Комплект:8

Примечание:

№ на схеме:25

Наименование:Bracket, Boom Extension

Каталожный номер:14068507

Комплект:2

Примечание:

№ на схеме:27

Наименование:Guide

Каталожный номер:12055392

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:29

Наименование:Guide Assembly, Wire Rope, Boom

Каталожный номер:12259117

Комплект:1

Примечание:

№ на схеме:30

Наименование:Channel

Каталожный номер:11645141

Комплект:8

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:14

Примечание:

№ на схеме:32

Наименование:Wear Pad

Каталожный номер:12166298

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bracket

Каталожный номер:11268335

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210211000005

Комплект:4

Примечание:

№ на схеме:36

Наименование:Holder, Roller

Каталожный номер:12295421

Комплект:1

Примечание:

№ на схеме:37

Наименование:Roller Assembly, Wire Rope

Каталожный номер:12261744

Комплект:1

Примечание:

№ на схеме:38

Наименование:Boom Telescope Mechanism

Каталожный номер:12628218

Комплект:1

Примечание:

№ на схеме:39

Наименование:Tie Tube

Каталожный номер:12615722

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000198

Комплект:16

Примечание:

№ на схеме:41

Наименование:Nut

Каталожный номер:A210307000001

Комплект:16

Примечание:

№ на схеме:42

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10669845

Комплект:1

Примечание:

№ на схеме:43

Наименование:Block, Support

Каталожный номер:12215715

Комплект:8

Примечание:

№ на схеме:44

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:10

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:A210405000002

Комплект:10

Примечание:

№ на схеме:46

Наименование:Bushing, Spacer

Каталожный номер:10138481

Комплект:2

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:A210110000180

Комплект:2

Примечание:

№ на схеме:49

Наименование:Washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:50

Наименование:Bracket

Каталожный номер:10694801

Комплект:1

Примечание:

№ на схеме:52

Наименование:Nut

Каталожный номер:A210319000017

Комплект:2

Примечание:

№ на схеме:53

Наименование:Bracket, Work Light

Каталожный номер:A820101341354

Комплект:1

Примечание:

№ на схеме:54

Наименование:Bracket, Mounting

Каталожный номер:10460715

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bracket

Каталожный номер:10268365

Комплект:2

Примечание:

№ на схеме:56

Наименование:Anchor, Cable

Каталожный номер:12325474

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bar, Tie

Каталожный номер:10137516

Комплект:1

Примечание:
