Узел шкива стрелы 12610309

Узел шкива стрелы 12610309

← Устройство стрелы (часть 3) 12628184 Шкив 10138120 →

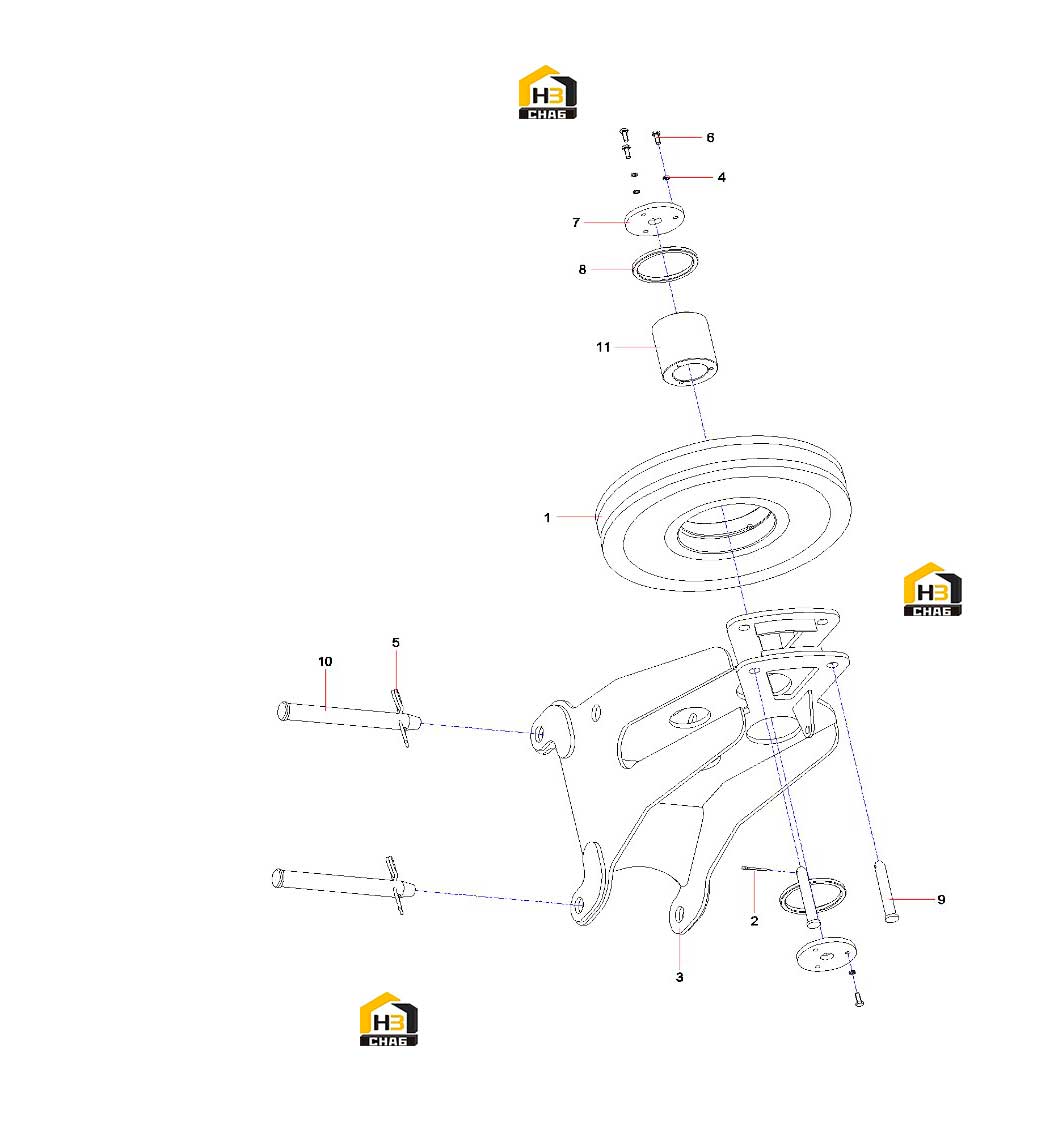

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sheave Assembly
Каталожный номер:10138120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin, Cotter
Каталожный номер:A210491000031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Section, Auxiliary Boom Nose
Каталожный номер:12610316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000016
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clip
Каталожный номер:A829900002661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Retainer
Каталожный номер:10138004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spacer Ring
Каталожный номер:11052110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:10446800
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin
Каталожный номер:13351843
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin, H2
Каталожный номер:13338386
Комплект:1
Примечание:
