Трубопровод подъема и выдвижения стрелы (часть 1) 11570702

Трубопровод подъема и выдвижения стрелы (часть 1) 11570702

← Трубки цилиндра стрелы 11193811 Трубопровод подъема и выдвижения стрелы (часть 2) 11570702 →

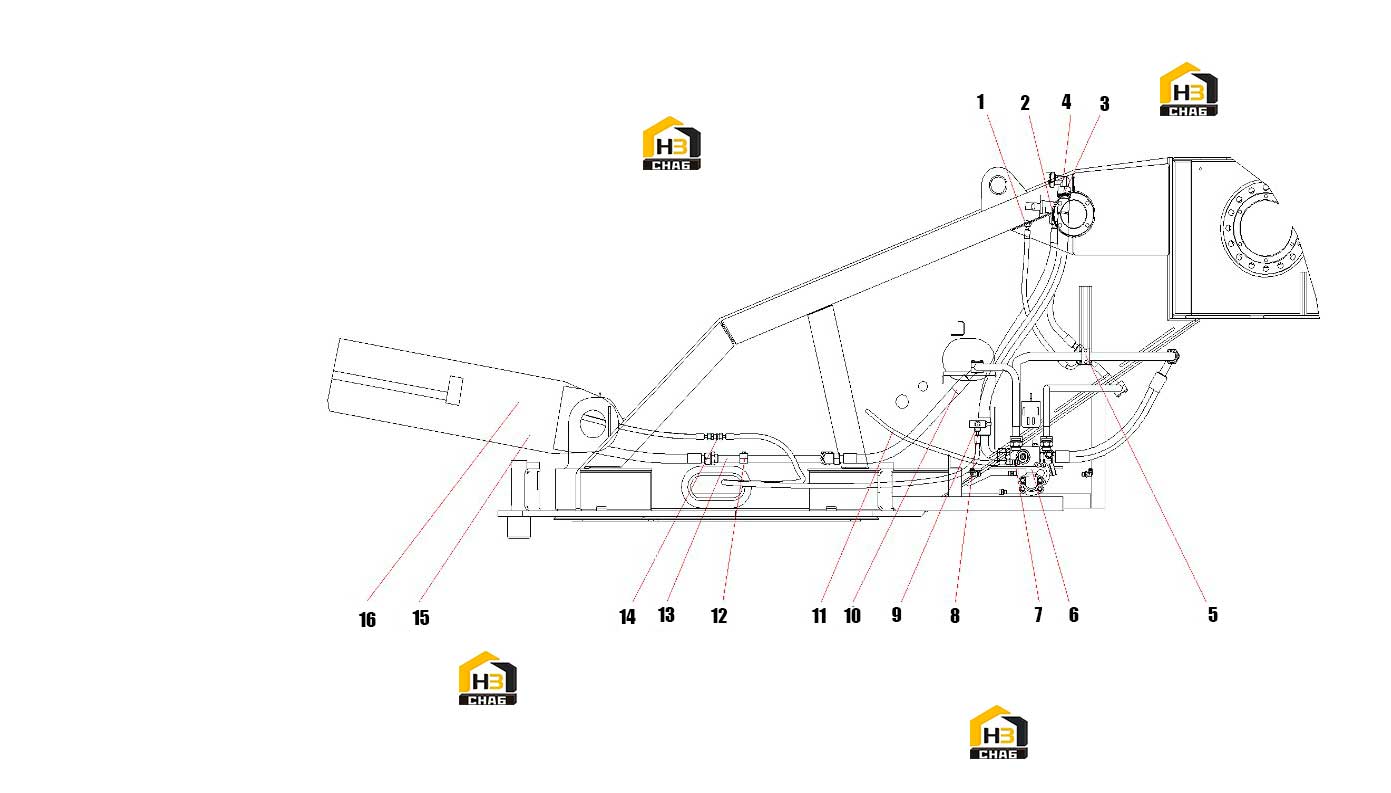

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose Assembly
Каталожный номер:B230103002376
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose Assembly
Каталожный номер:B230103001195
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose Assembly
Каталожный номер:B230103000398
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fitting, Elbow
Каталожный номер:B210780001241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000162
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Valve Assembly, Sequence, Boom Telescope
Каталожный номер:13023927
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber hose
Каталожный номер:B230103000162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose Assembly
Каталожный номер:B230103002921
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose Assembly
Каталожный номер:B230103000123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002039
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Tube Assembly
Каталожный номер:11572886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fitting, Bulkhead Connector
Каталожный номер:B210780000647
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose Assembly
Каталожный номер:B230103004437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose Assembly
Каталожный номер:B230103004127
Комплект:1
Примечание:
