Трубопровод подъема и выдвижения стрелы (часть 2) 11570702

← Трубопровод подъема и выдвижения стрелы (часть 1) 11570702 Клапан направляющий стрелы 13023927 →

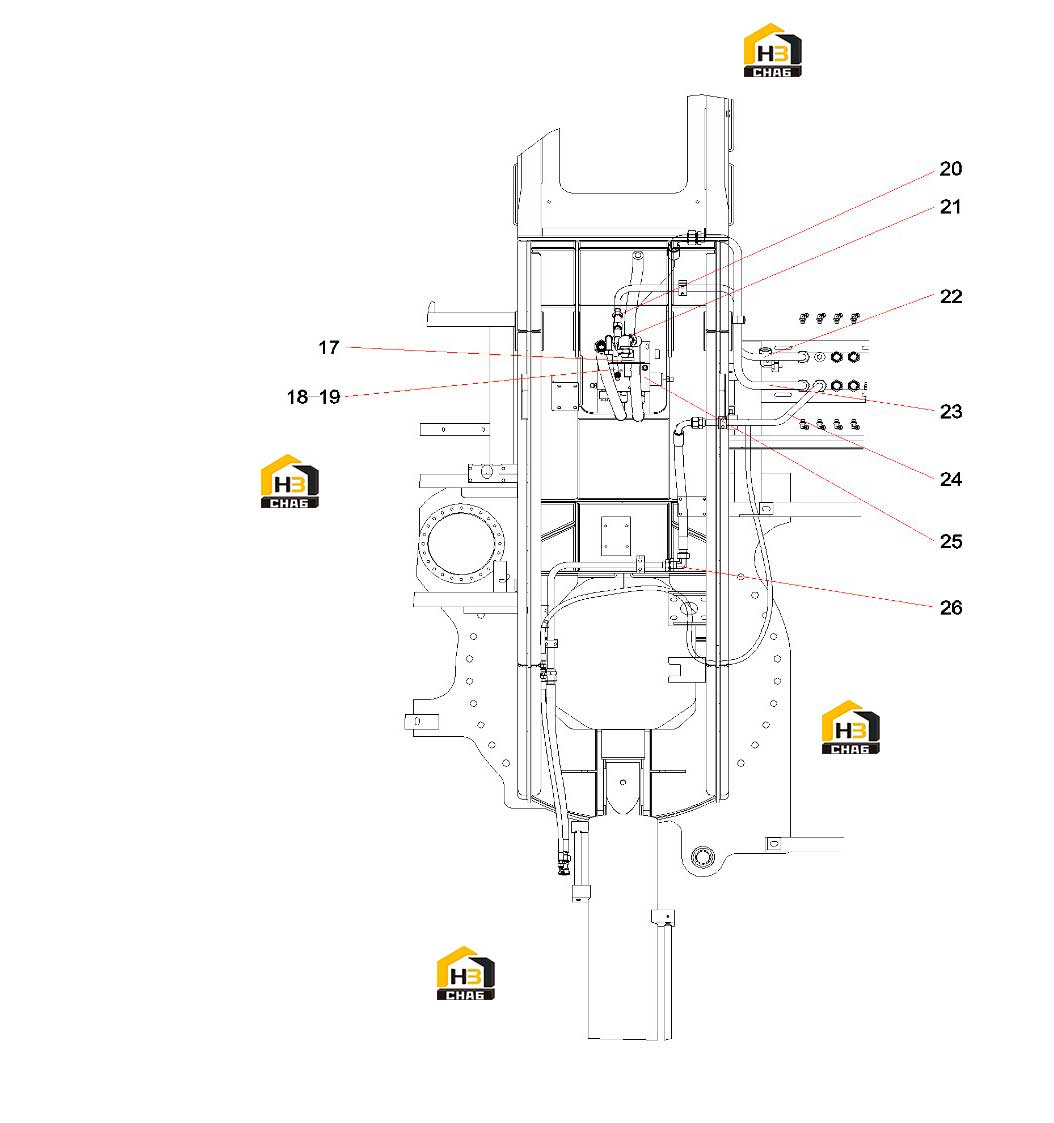

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:17

Наименование:Fitting, Elbow

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube Assembly

Каталожный номер:13078559

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting, Tee

Каталожный номер:A229900002566

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose Assembly

Каталожный номер:B230103002927

Комплект:1

Примечание:

№ на схеме:22

Наименование:Tube Assembly

Каталожный номер:13098274

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tube Assembly

Каталожный номер:11569511

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube Assembly

Каталожный номер:11569507

Комплект:1

Примечание:

№ на схеме:25

Наименование:Relief Valve Assembly

Каталожный номер:12229817

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fitting, Elbow

Каталожный номер:B210780000029

Комплект:1

Примечание:
