Трубки цилиндра стрелы 11193811

Трубки цилиндра стрелы 11193811

← Компоненты клапана управления поворотом 12872681 Трубопровод подъема и выдвижения стрелы (часть 1) 11570702 →

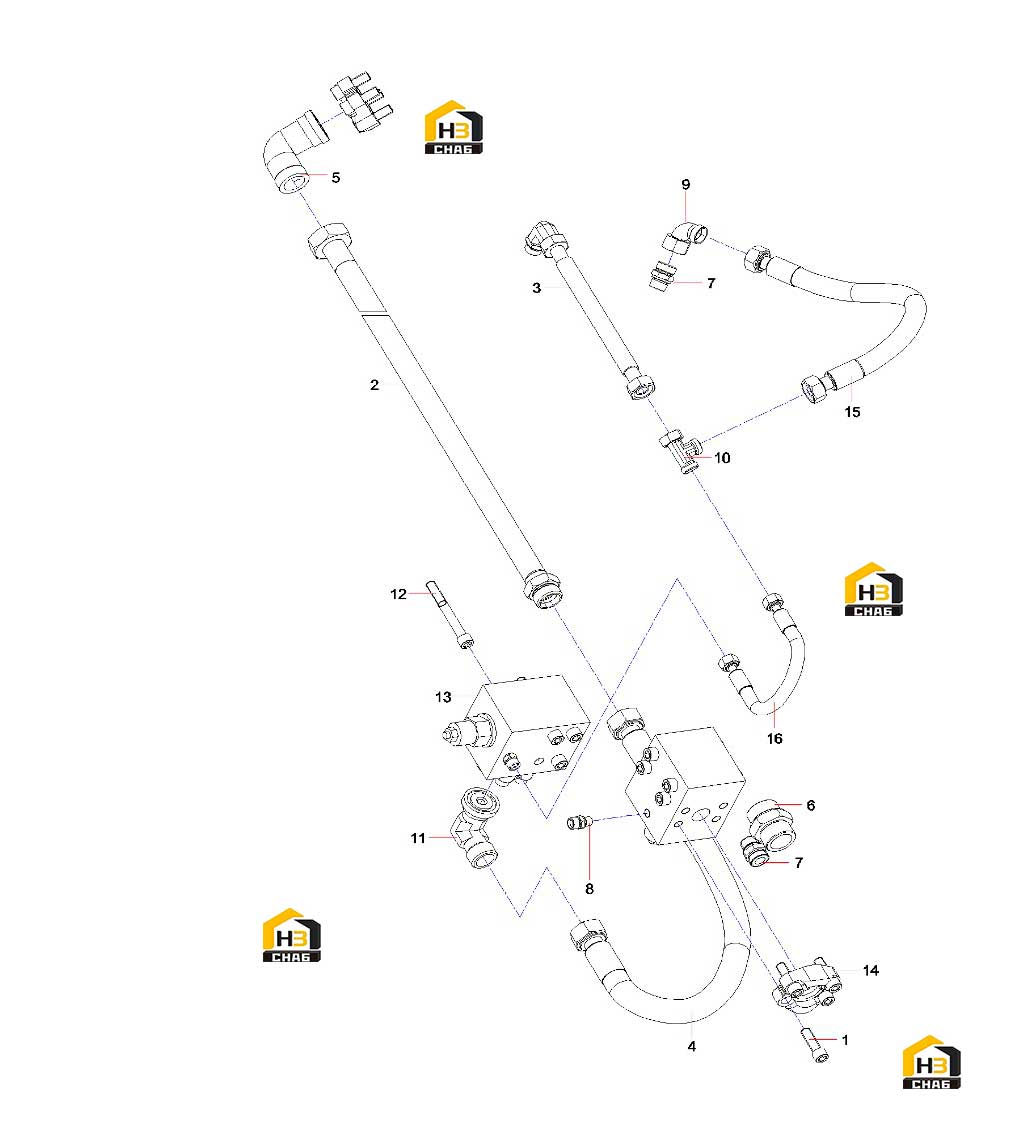

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:A210204000023
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube Assembly
Каталожный номер:11193813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube Assembly
Каталожный номер:11193815
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:B230103004439
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fitting, Elbow
Каталожный номер:A229900003567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fitting, Adapter
Каталожный номер:B210780000053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting, Adapter
Каталожный номер:B210780000131
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Adapter
Каталожный номер:B210780000733
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fitting, Elbow
Каталожный номер:B210780001310
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting, Tee
Каталожный номер:A229900002928
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fitting, Elbow
Каталожный номер:A229900003381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000302
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Valve Assembly, Counterbalance
Каталожный номер:B220401001201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Flange, Split
Каталожный номер:B210780000004
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose Assembly
Каталожный номер:B230103000362
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose Assembly
Каталожный номер:B230103000445
Комплект:1
Примечание:
