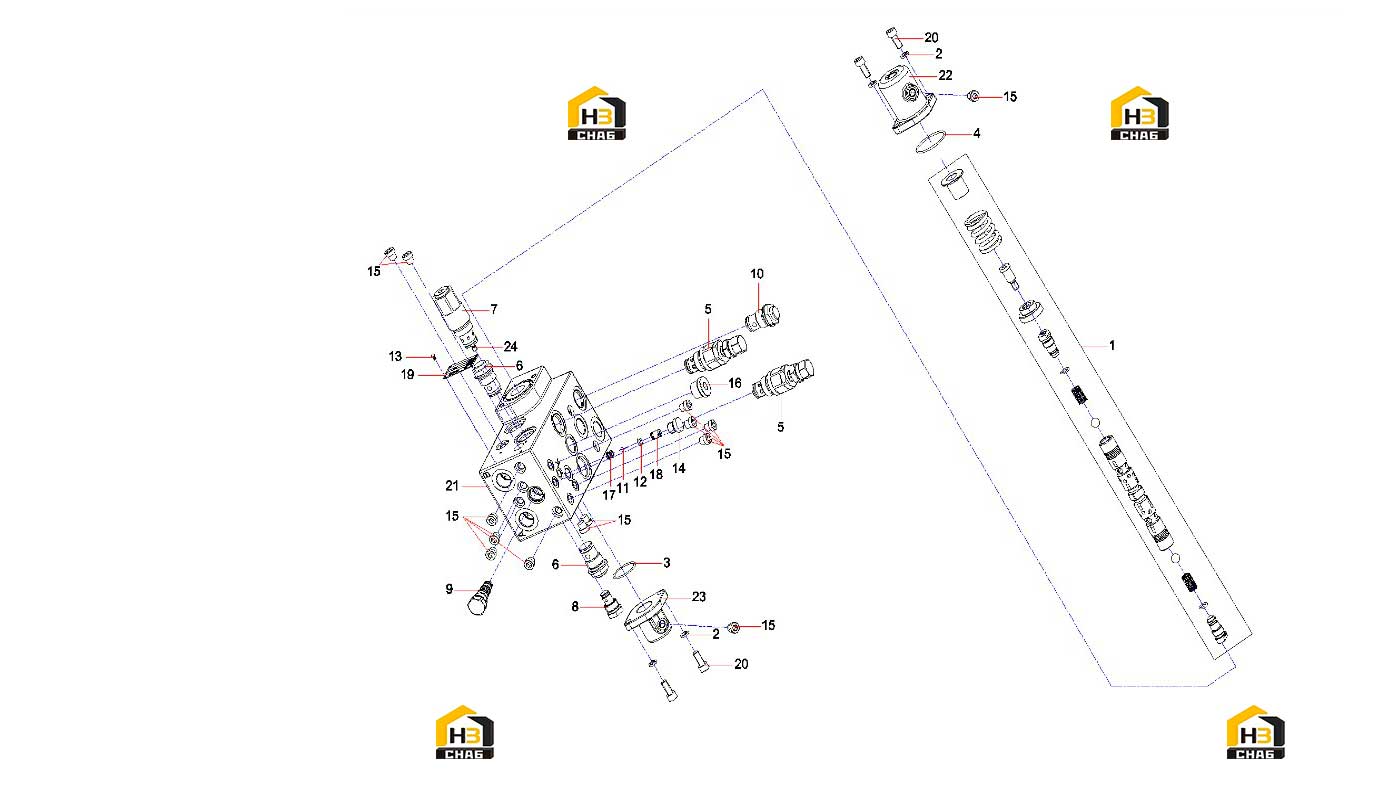

Компоненты клапана управления поворотом 12872681

← Клапан управления поворотом 13173979 Трубки цилиндра стрелы 11193811 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spool Assembly, Swing Control Valve

Каталожный номер:14143554

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A210609000046

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000057

Комплект:1

Примечание:

№ на схеме:5

Наименование:Relief Valve

Каталожный номер:60024941

Комплект:2

Примечание:

№ на схеме:6

Наименование:Valve, Check

Каталожный номер:60209457

Комплект:2

Примечание:

№ на схеме:7

Наименование:Relief Valve

Каталожный номер:60209459

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve, Check

Каталожный номер:60210209

Комплект:1

Примечание:

№ на схеме:9

Наименование:Directional Valve, Hydraulic Control

Каталожный номер:60210210

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve, Check

Каталожный номер:60216859

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ball, Steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:60267000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rivet

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:14

Наименование:Plug, Screw

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug, Screw

Каталожный номер:B210399000003

Комплект:14

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:B210780001395

Комплект:1

Примечание:

№ на схеме:17

Наименование:Base, Shuttle Valve

Каталожный номер:11259973

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug, Shuttle Valve

Каталожный номер:11259970

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nameplate

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:21

Наименование:Block, Swing Control Valve

Каталожный номер:12841784

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover

Каталожный номер:12631881

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:12631888

Комплект:1

Примечание:

№ на схеме:24

Наименование:Orifice

Каталожный номер:12855527

Комплект:1

Примечание:
