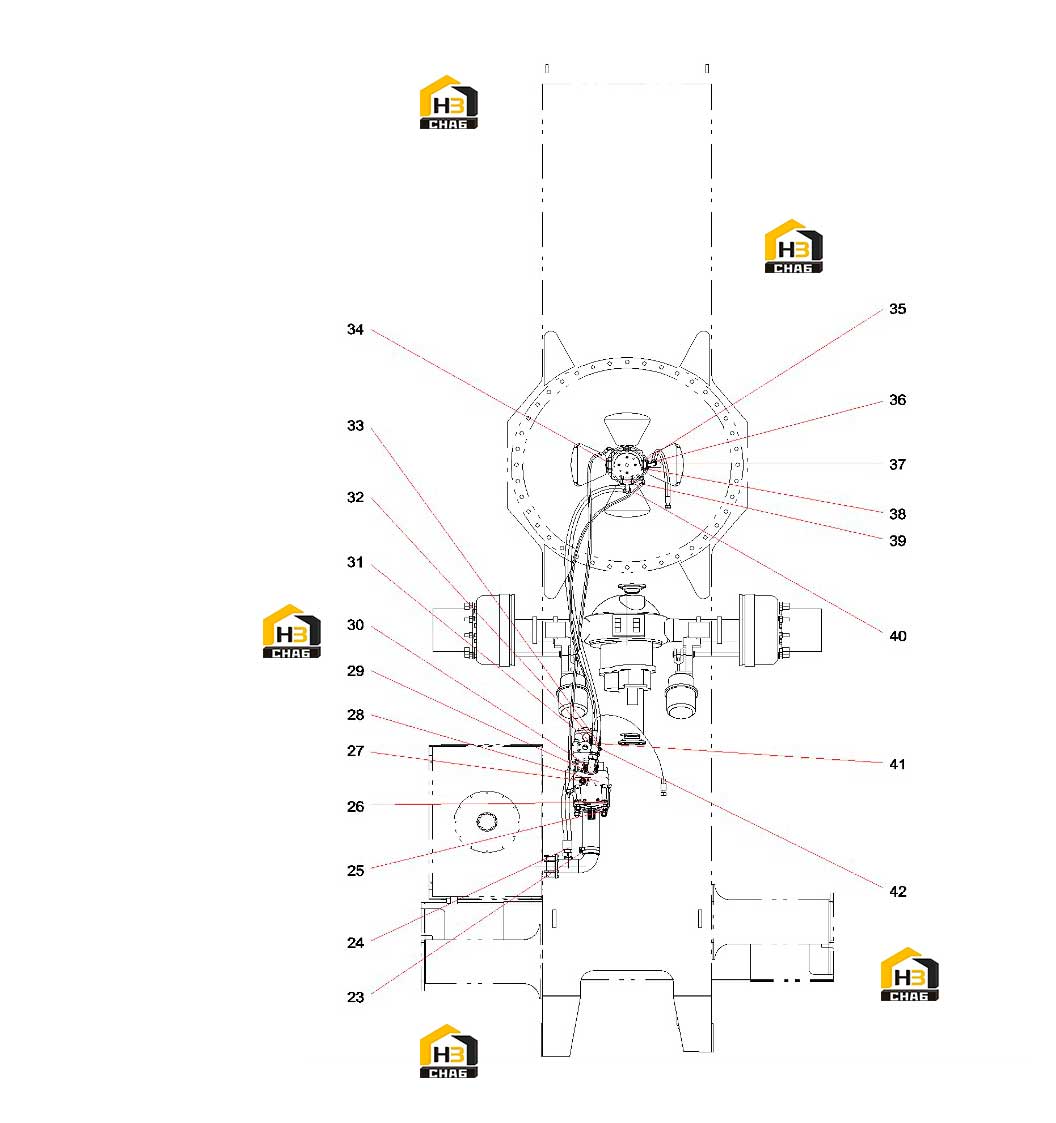

Трубопровод гидронасоса (часть 2) 12032854

← Трубопровод гидронасоса (часть 1) 12032854 Насос плунжерный 60148122 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:23

Наименование:Clamp, T-type

Каталожный номер:A229900002222

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose Assembly

Каталожный номер:B230103001642

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000062

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:27

Наименование:O-Ring-85

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:29

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000042

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:34

Наименование:Flange, Split

Каталожный номер:B210780000249

Комплект:2

Примечание:

№ на схеме:35

Наименование:Flange, Split

Каталожный номер:B210780000696

Комплект:2

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:B230101000580

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose

Каталожный номер:B230103004188

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:1

Примечание:

№ на схеме:40

Наименование:Hose Assembly

Каталожный номер:B230103004263

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw

Каталожный номер:A210204000020

Комплект:4

Примечание:

№ на схеме:42

Наименование:Pump, Gear, Double Section

Каталожный номер:60250775

Комплект:1

Примечание:
