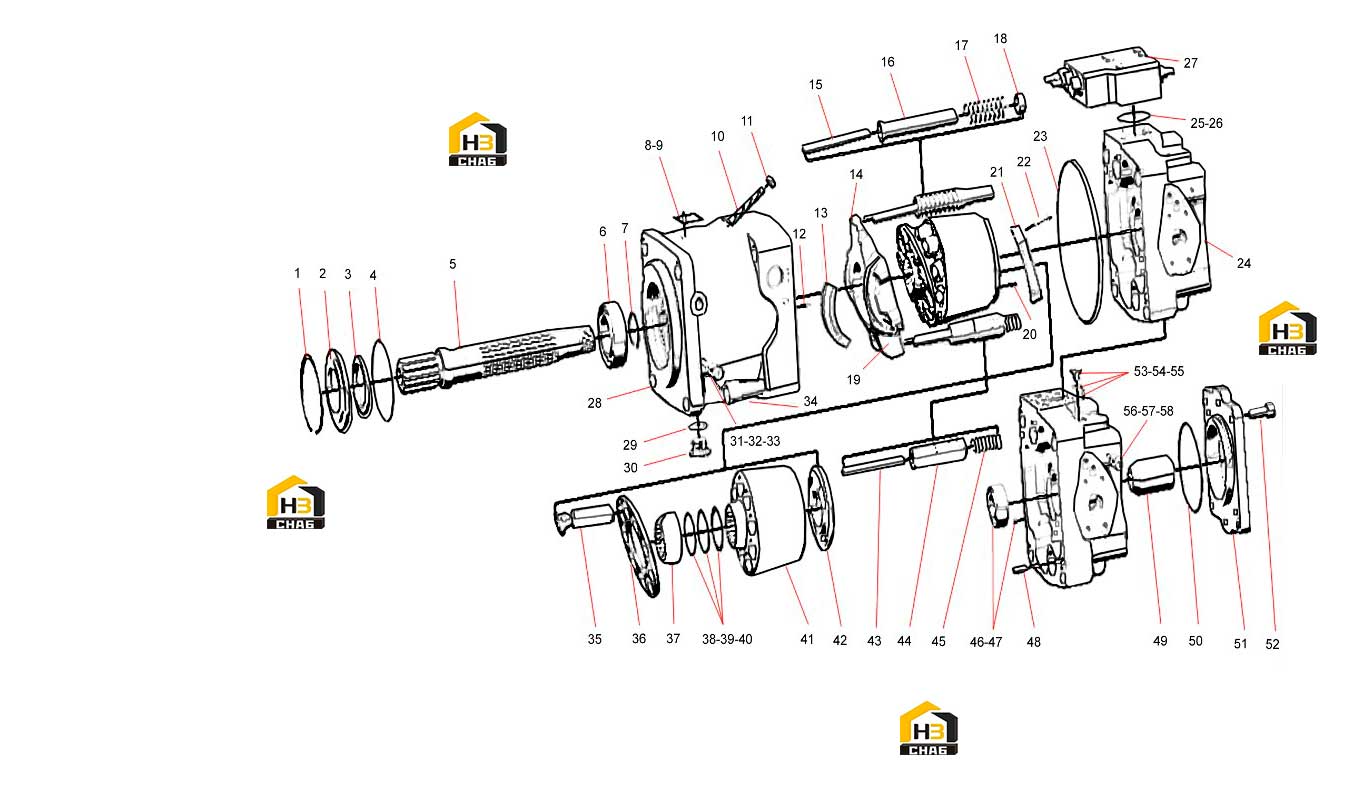

Насос плунжерный 60148122

← Трубопровод гидронасоса (часть 2) 12032854 Гидронасос 60250775 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, Snap

Каталожный номер:60162908

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, Seal

Каталожный номер:60162901

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal

Каталожный номер:24003348

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000087

Комплект:1

Примечание:

№ на схеме:5

Наименование:Drive Line

Каталожный номер:60162824

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing, Roller

Каталожный номер:60162817

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, Snap

Каталожный номер:60162895

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nameplate

Каталожный номер:60168807

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rivet

Каталожный номер:A210510000010

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt, Regulating

Каталожный номер:60162836

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut, Seal

Каталожный номер:60255299

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin, Flexible

Каталожный номер:60162907

Комплект:2

Примечание:

№ на схеме:13

Наименование:Roller Bearing, Cylindrical, Crescent

Каталожный номер:60162819

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rocking Frame

Каталожный номер:60162809

Комплект:1

Примечание:

№ на схеме:15

Наименование:Mandrill, Long

Каталожный номер:60162798

Комплект:1

Примечание:

№ на схеме:16

Наименование:Control Piston, Small

Каталожный номер:60162881

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring, Return

Каталожный номер:60162843

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve, Guide

Каталожный номер:60162833

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin, Hook

Каталожный номер:60162847

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:A210503000022

Комплект:2

Примечание:

№ на схеме:21

Наименование:Lock Plate

Каталожный номер:60162882

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210204000118

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60314159

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover, Rear

Каталожный номер:60162848

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:A210609000065

Комплект:1

Примечание:

№ на схеме:26

Наименование:Flat Gasket, Rubber

Каталожный номер:60162879

Комплект:3

Примечание:

№ на схеме:27

Наименование:Control Valve

Каталожный номер:60162815

Комплект:1

Примечание:

№ на схеме:28

Наименование:Housing

Каталожный номер:60162860

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60255208

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:60162863

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:60162880

Комплект:4

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60255213

Комплект:4

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:60107638

Комплект:4

Примечание:

№ на схеме:34

Наименование:Screw, Socket Head Cap

Каталожный номер:60162911

Комплект:4

Примечание:

№ на схеме:35

Наименование:Slipper Assembly, Plunger

Каталожный номер:60162896

Комплект:9

Примечание:

№ на схеме:36

Наименование:Retainer Plate

Каталожный номер:60162850

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hinge, Ball

Каталожный номер:60162874

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:60162839

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:60162838

Комплект:1

Примечание:

№ на схеме:40

Наименование:Spring, Disc

Каталожный номер:60162841

Комплект:4

Примечание:

№ на схеме:41

Наименование:Cylinder, Plunger

Каталожный номер:60162845

Комплект:1

Примечание:

№ на схеме:42

Наименование:Disc, Oil Distribution

Каталожный номер:60162873

Комплект:1

Примечание:

№ на схеме:43

Наименование:Mandrill, Short

Каталожный номер:60162803

Комплект:1

Примечание:

№ на схеме:44

Наименование:Control Piston, Large

Каталожный номер:60162826

Комплект:1

Примечание:

№ на схеме:45

Наименование:Spring

Каталожный номер:60162829

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bearing, Roller

Каталожный номер:60162818

Комплект:1

Примечание:

№ на схеме:47

Наименование:Orifice, Threaded

Каталожный номер:60162898

Комплект:1

Примечание:

№ на схеме:48

Наименование:Pin

Каталожный номер:60162884

Комплект:1

Примечание:

№ на схеме:49

Наименование:Coupling

Каталожный номер:60162861

Комплект:1

Примечание:

№ на схеме:50

Наименование:O-ring

Каталожный номер:60162899

Комплект:2

Примечание:

№ на схеме:51

Наименование:Plate, Transition

Каталожный номер:60162806

Комплект:1

Примечание:

№ на схеме:52

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:53

Наименование:Plug

Каталожный номер:60255302

Комплект:5

Примечание:

№ на схеме:54

Наименование:O-ring

Каталожный номер:A880802010012

Комплект:2

Примечание:

№ на схеме:55

Наименование:Plug

Каталожный номер:60255301

Комплект:2

Примечание:

№ на схеме:56

Наименование:Orifice, Threaded

Каталожный номер:60162897

Комплект:1

Примечание:

№ на схеме:57

Наименование:O-ring

Каталожный номер:60162915

Комплект:2

Примечание:

№ на схеме:58

Наименование:Screw

Каталожный номер:60162910

Комплект:2

Примечание:
