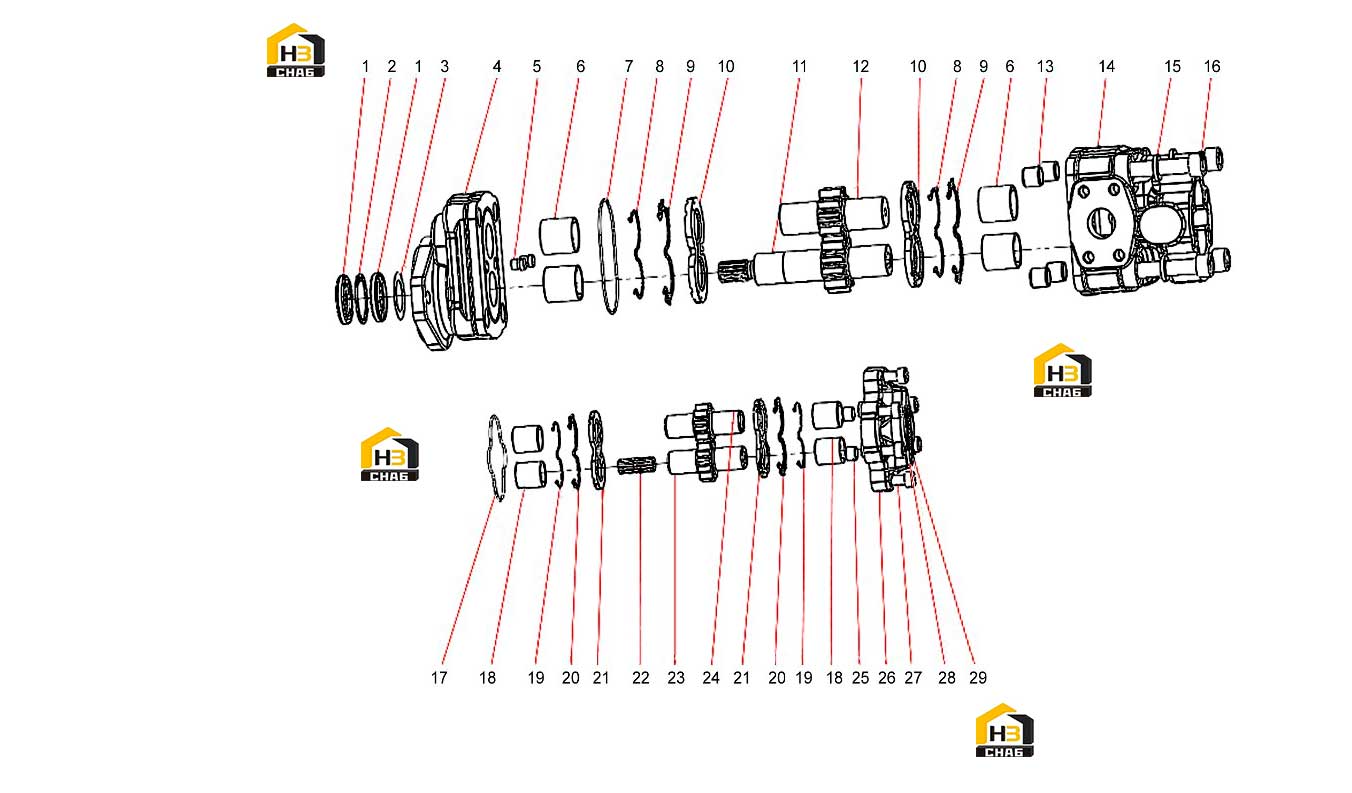

Гидронасос 60250775

← Насос плунжерный 60148122 Трубопровод слива и возврата масла 12850766 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal

Каталожный номер:60338010

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ring, Back-up

Каталожный номер:60338014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60338032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Housing, Front

Каталожный номер:60338064

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve Assembly, Check

Каталожный номер:60325834

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:60338029

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60338016

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Back-up

Каталожный номер:60338034

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seal

Каталожный номер:60338033

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plate, Spacer

Каталожный номер:60338027

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shaft, Driving Gear

Каталожный номер:60338078

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shaft, Idler Gear

Каталожный номер:60338023

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin, Dowel

Каталожный номер:60338030

Комплект:4

Примечание:

№ на схеме:14

Наименование:Body, Pump

Каталожный номер:60338053

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60313457

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:60338040

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60338015

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:60338017

Комплект:4

Примечание:

№ на схеме:19

Наименование:Ring, Back-up

Каталожный номер:60338036

Комплект:2

Примечание:

№ на схеме:20

Наименование:Seal

Каталожный номер:60338035

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plate, Spacer

Каталожный номер:60338026

Комплект:2

Примечание:

№ на схеме:22

Наименование:Shaft, Spline

Каталожный номер:60338025

Комплект:1

Примечание:

№ на схеме:23

Наименование:Shaft, Driving Gear

Каталожный номер:60338071

Комплект:1

Примечание:

№ на схеме:24

Наименование:Shaft, Idler Gear

Каталожный номер:60338081

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin, Dowel

Каталожный номер:60338028

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cover, Rear

Каталожный номер:60338061

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:60338011

Комплект:6

Примечание:

№ на схеме:28

Наименование:Nameplate

Каталожный номер:60325841

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rivet

Каталожный номер:60313456

Комплект:2

Примечание:
