Трубопровод слива и возврата масла 12850766

Трубопровод слива и возврата масла 12850766

← Гидронасос 60250775 Трубопровод выносных опор 11501919 →

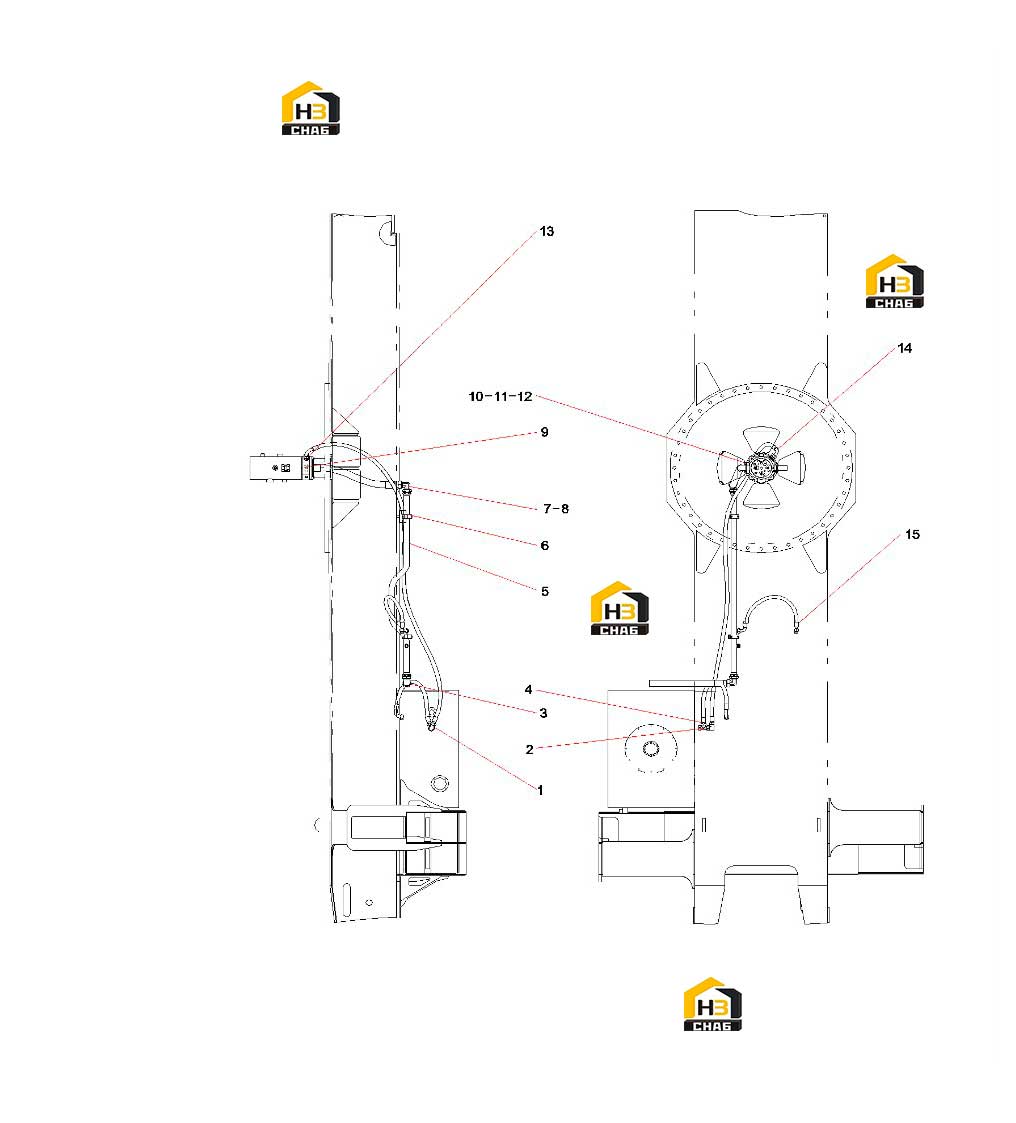

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Tee
Каталожный номер:B210780000018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fitting, Elbow
Каталожный номер:B210780000028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rubber Hose
Каталожный номер:B230103004686
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:B230103000305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube Assembly
Каталожный номер:12665784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp, Tube, Single
Каталожный номер:A229900002424
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting, Elbow
Каталожный номер:21050783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:60161435
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:B230101000244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange, Split
Каталожный номер:B210780000249
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000206
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Adapter
Каталожный номер:B210780000049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose Assembly
Каталожный номер:B230103008149
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose Assembly
Каталожный номер:B230103004044
Комплект:1
Примечание:
