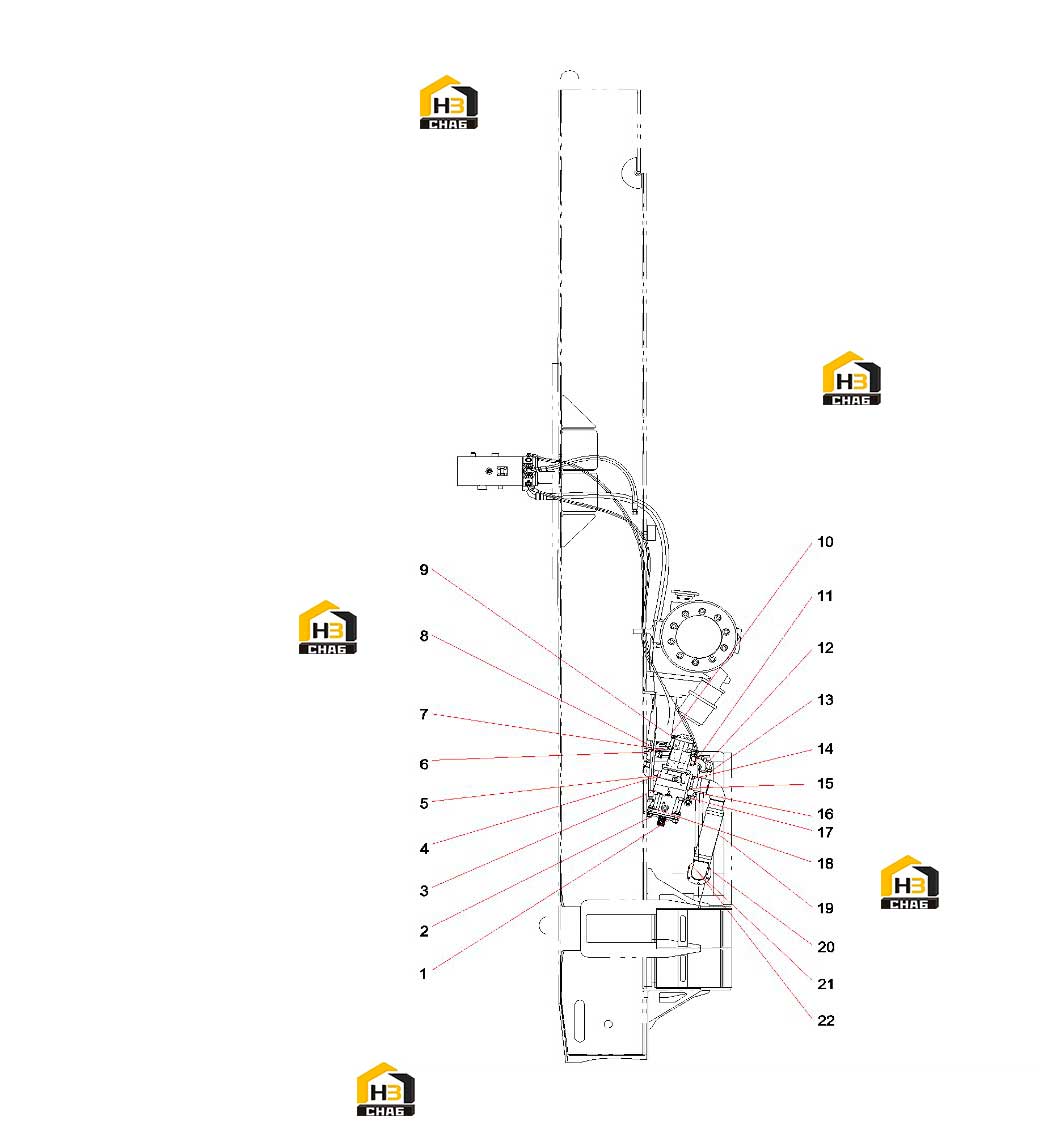

Трубопровод гидронасоса (часть 1) 12032854

← Группы трубопроводов гидравлической системы 12850815 Трубопровод гидронасоса (часть 2) 12032854 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump, Plunger

Каталожный номер:60148122

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:A210319000014

Комплект:4

Примечание:

№ на схеме:3

Наименование:Fitting, Adapter

Каталожный номер:B210780000049

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000462

Комплект:8

Примечание:

№ на схеме:5

Наименование:Fitting, Elbow

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fitting, Elbow

Каталожный номер:A210770000586

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose Assembly

Каталожный номер:B230103000376

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting, Adapter

Каталожный номер:B210780000698

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:2

Примечание:

№ на схеме:11

Наименование:Flange, Split

Каталожный номер:B210780000217

Комплект:2

Примечание:

№ на схеме:12

Наименование:Fitting, Adapter, Flange

Каталожный номер:B210780001747

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fitting, Elbow

Каталожный номер:21050783

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange Assembly, Oil Suction, Pump

Каталожный номер:12022998

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103007338

Комплект:2

Примечание:

№ на схеме:17

Наименование:Fitting, Adapter

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:19

Наименование:Hose Assembly, Oil Suction

Каталожный номер:12023055

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000179

Комплект:6

Примечание:

№ на схеме:21

Наименование:Gasket, Rubber

Каталожный номер:A820606020302

Комплект:2

Примечание:

№ на схеме:22

Наименование:Tube Assembly, Oil Suction

Каталожный номер:12019539

Комплект:1

Примечание:
