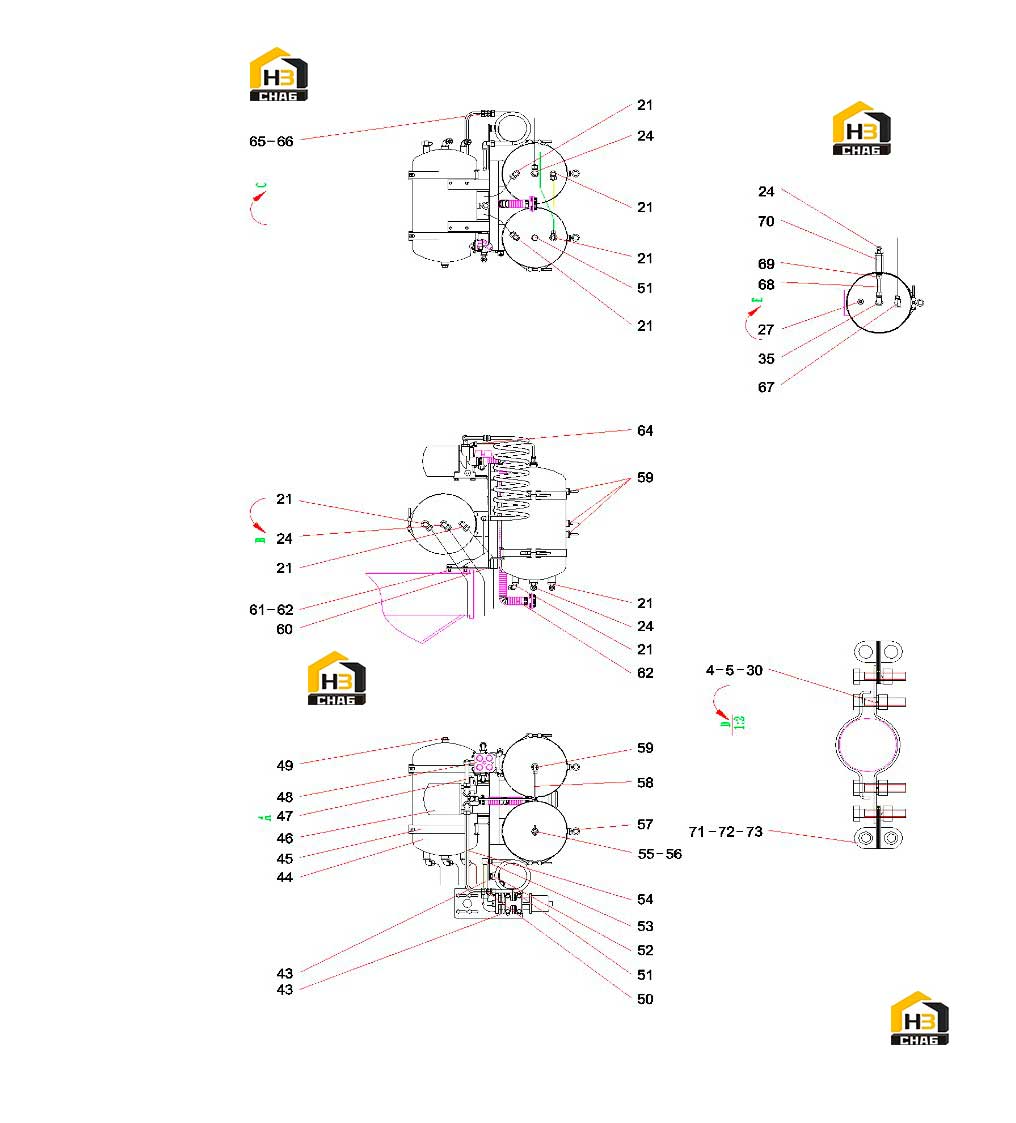

Система тормозная (часть 3) 12562666

← Система тормозная (часть 2) 12562666 Конденсатор 13327013 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:16

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:21

Наименование:Fitting, Tee

Каталожный номер:60285448

Комплект:3

Примечание:

№ на схеме:24

Наименование:Hose, Brake

Каталожный номер:A229900005108

Комплект:3

Примечание:

№ на схеме:27

Наименование:Valve, Relay

Каталожный номер:60330808

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:35

Наименование:Muffler

Каталожный номер:60062703

Комплект:1

Примечание:

№ на схеме:43

Наименование:Pipe Assembly, Air Intake

Каталожный номер:10490133

Комплект:1

Примечание:

№ на схеме:44

Наименование:Valve, 4-way, Protection

Каталожный номер:A220401000617

Комплект:1

Примечание:

№ на схеме:45

Наименование:Stem

Каталожный номер:60285453

Комплект:2

Примечание:

№ на схеме:46

Наименование:Fitting, Adapter

Каталожный номер:60188156

Комплект:1

Примечание:

№ на схеме:47

Наименование:Tube, Cooling, Spiral

Каталожный номер:12924077

Комплект:1

Примечание:

№ на схеме:48

Наименование:Fitting, Elbow

Каталожный номер:11310918

Комплект:1

Примечание:

№ на схеме:49

Наименование:Pipe Assembly, Desiccator

Каталожный номер:13276624

Комплект:1

Примечание:

№ на схеме:50

Наименование:Fitting, Adapter

Каталожный номер:60285451

Комплект:1

Примечание:

№ на схеме:51

Наименование:Tap, Measure

Каталожный номер:A229900003037

Комплект:15

Примечание:

№ на схеме:52

Наименование:Valve Assembly, Drain

Каталожный номер:60147040

Комплект:5

Примечание:

№ на схеме:53

Наименование:Tube Assembly

Каталожный номер:10490167

Комплект:1

Примечание:

№ на схеме:54

Наименование:Fitting, Elbow

Каталожный номер:60285439

Комплект:2

Примечание:

№ на схеме:55

Наименование:Mount Assembly, Air Reservior

Каталожный номер:12928439

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:57

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:58

Наименование:Tube

Каталожный номер:60220124

Комплект:1

Примечание:

№ на схеме:59

Наименование:Fitting, Elbow

Каталожный номер:60285436

Комплект:1

Примечание:

№ на схеме:60

Наименование:Nut

Каталожный номер:A210306000014

Комплект:2

Примечание:

№ на схеме:61

Наименование:Sleeve

Каталожный номер:A210710000006

Комплект:2

Примечание:

№ на схеме:62

Наименование:Fitting, Tee, Pressure

Каталожный номер:11343921

Комплект:1

Примечание:

№ на схеме:64

Наименование:Fitting, Adapter

Каталожный номер:60285432

Комплект:1

Примечание:

№ на схеме:65

Наименование:Valve, Check

Каталожный номер:60147041

Комплект:1

Примечание:

№ на схеме:66

Наименование:Sheet, Clamp

Каталожный номер:A229900004636

Комплект:8

Примечание:

№ на схеме:67

Наименование:Bushing, Clamp

Каталожный номер:A229900004637

Комплект:8

Примечание:

№ на схеме:68

Наименование:Plate, Clamp

Каталожный номер:10894214

Комплект:2

Примечание:

№ на схеме:69

Наименование:Clamp

Каталожный номер:10017227

Комплект:2

Примечание:

№ на схеме:70

Наименование:Air Reservior

Каталожный номер:A229900003260

Комплект:1

Примечание:

№ на схеме:71

Наименование:Clamp, Tube, Single

Каталожный номер:60165334

Комплект:2

Примечание:

№ на схеме:72

Наименование:Nut

Каталожный номер:60202487

Комплект:4

Примечание:

№ на схеме:73

Наименование:Fitting, Tee, Pressure

Каталожный номер:A820205001993

Комплект:10

Примечание:
