Конденсатор 13327013

Конденсатор 13327013

← Система тормозная (часть 3) 12562666 Хомут ресивера 10135646 →

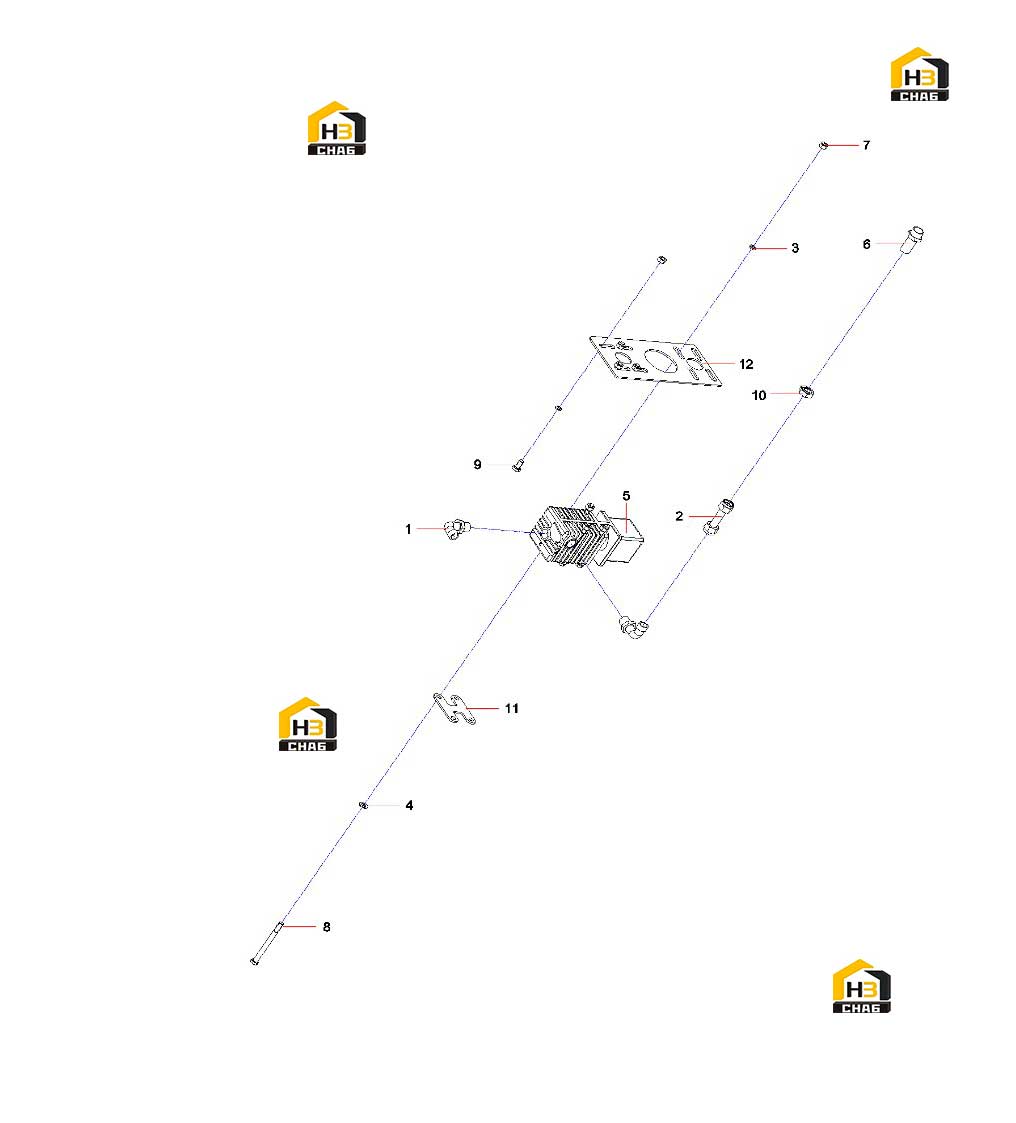

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Elbow
Каталожный номер:60285444
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube Assembly, Condenser
Каталожный номер:13336982
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Condenser
Каталожный номер:60067874
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fitting, Adapter
Каталожный номер:A229900003350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:A210307000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:21054416
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:A210338000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover Plate, Condenser
Каталожный номер:12555379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate, Mounting, Condenser
Каталожный номер:13328597
Комплект:1
Примечание:
