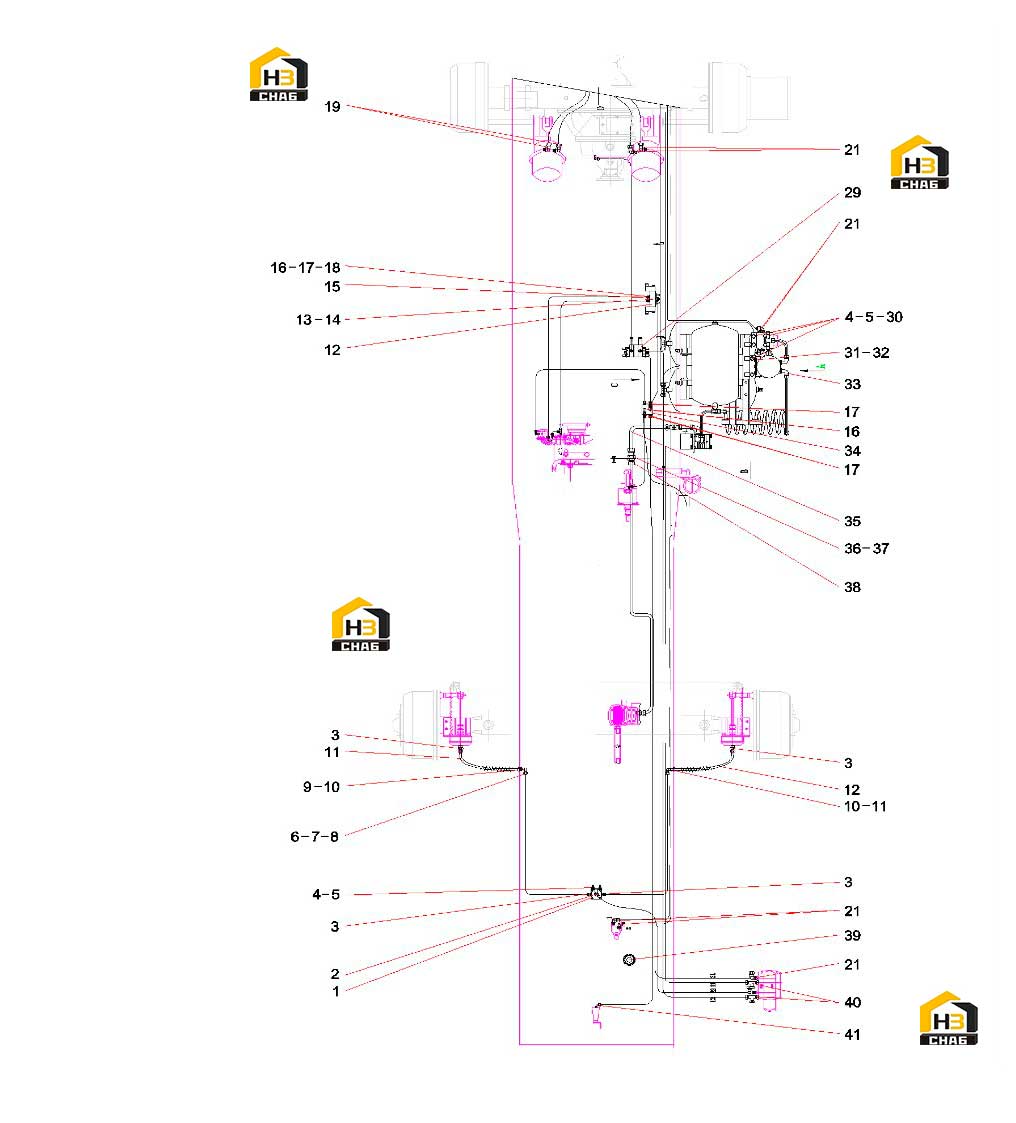

Система тормозная (часть 2) 12562666

← Система тормозная (часть 1) 12562666 Система тормозная (часть 3) 12562666 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, Quick Release

Каталожный номер:60147042

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Tee

Каталожный номер:A210770000597

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting, Adapter

Каталожный номер:60285430

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:16

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:A229900003021

Комплект:52

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:A210710000004

Комплект:52

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210306000012

Комплект:52

Примечание:

№ на схеме:9

Наименование:Fitting, Elbow

Каталожный номер:A229900003250

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210338000000

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hose, Brake

Каталожный номер:A229900003130

Комплект:2

Примечание:

№ на схеме:12

Наименование:Vavle, Solenoid, 5-way/2-position

Каталожный номер:60128948

Комплект:1

Примечание:

№ на схеме:13

Наименование:Filter, Solenoid Valve

Каталожный номер:60148580

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:10810395

Комплект:8

Примечание:

№ на схеме:15

Наименование:Fitting, Adapter

Каталожный номер:10810396

Комплект:6

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210306000008

Комплект:14

Примечание:

№ на схеме:17

Наименование:Sleeve

Каталожный номер:A210710000003

Комплект:14

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:14

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:60285440

Комплект:20

Примечание:

№ на схеме:21

Наименование:Fitting, Tee

Каталожный номер:60285448

Комплект:3

Примечание:

№ на схеме:22

Наименование:Fitting, Elbow

Каталожный номер:60285441

Комплект:8

Примечание:

№ на схеме:29

Наименование:Valve Group, Solenoid, 2 Sections

Каталожный номер:60128949

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210114000036

Комплект:3

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:33

Наименование:Fitting, Elbow

Каталожный номер:60285444

Комплект:3

Примечание:

№ на схеме:34

Наименование:Block, Manifold

Каталожный номер:A820199003120

Комплект:1

Примечание:

№ на схеме:35

Наименование:Muffler

Каталожный номер:60062703

Комплект:1

Примечание:

№ на схеме:36

Наименование:Fitting, Tee

Каталожный номер:14102824

Комплект:2

Примечание:

№ на схеме:37

Наименование:Fitting, Elbow

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:38

Наименование:Condenser Assembly

Каталожный номер:13327013

Комплект:1

Примечание:

№ на схеме:39

Наименование:Tube Assembly

Каталожный номер:13326789

Комплект:1

Примечание:

№ на схеме:40

Наименование:Air Reservior

Каталожный номер:A229900003261

Комплект:3

Примечание:

№ на схеме:41

Наименование:Clamp Assembly, Muffler

Каталожный номер:10135646

Комплект:8

Примечание:
