Узел клапана поворотной секции 12748158

Узел клапана поворотной секции 12748158

← Клапан многоходовой M28A001 12749408 Узел клапанный 12748238 →

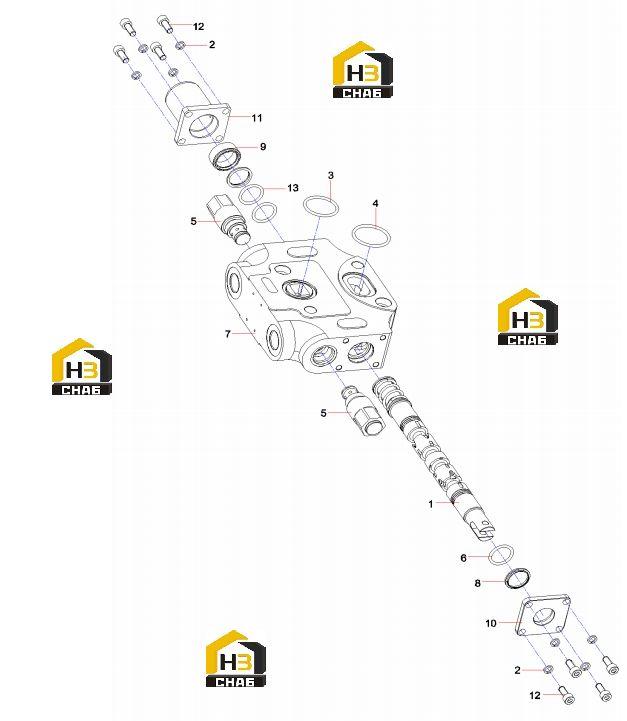

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Spool Assembly, Slewing Section, Main
Каталожный номер:12747596
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:A210609000051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:A210609000138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve, Check
Каталожный номер:60209460
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:60246791
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Body, Slewing Section, Main Control Valve
Каталожный номер:12612580
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal, Dust
Каталожный номер:12728982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve
Каталожный номер:12592178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover, Front End
Каталожный номер:12592074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cap
Каталожный номер:12512506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M8x20GB70.1
Каталожный номер:A210204000147
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:A210609000065
Комплект:1
Примечание:
