Клапан многоходовой M28A001 12749408

← Клапан главный STC200S-2.4.7 12678951 Узел клапана поворотной секции 12748158 →

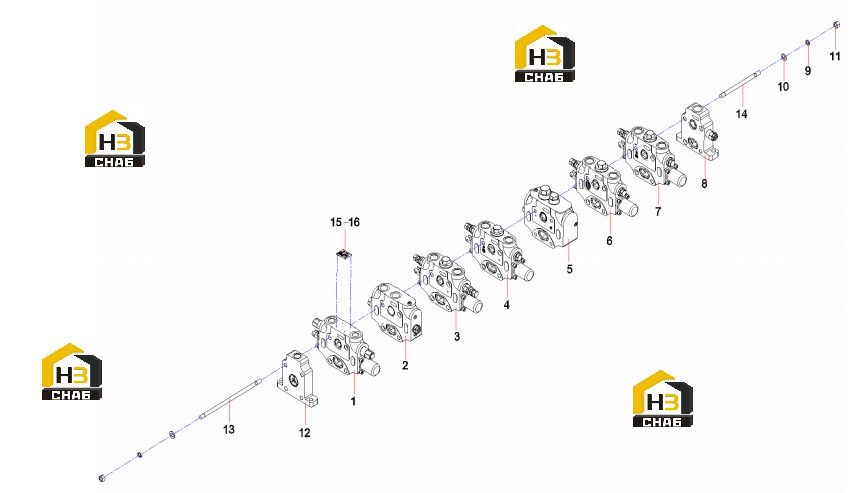

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Assembly, Slewing Section, Main

Каталожный номер:12748158

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve Assembly II, Manifold

Каталожный номер:12748238

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve Assembly, Telescope Cylinder Section,

Каталожный номер:12748261

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve Assembly, Lift Cylinder Section, Main

Каталожный номер:12748292

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve Assembly, Confluent

Каталожный номер:12748568

Комплект:1

Примечание:

№ на схеме:6

Наименование:Auxiliary hoist combination M28A001.6

Каталожный номер:12748883

Комплект:1

Примечание:

№ на схеме:7

Наименование:Main hoister combination M28A001.7

Каталожный номер:12748890

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve Assembly III, Manifold

Каталожный номер:12748918

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000003

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000002

Комплект:8

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000025

Комплект:8

Примечание:

№ на схеме:12

Наименование:Valve Body 1, Manifold

Каталожный номер:12612484

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:12672658

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:12672713

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nameplate

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rivet

Каталожный номер:A210510000007

Комплект:4

Примечание:
