Узел клапанный 12748238

Узел клапанный 12748238

← Узел клапана поворотной секции 12748158 Клапан предохранительный 60148462 →

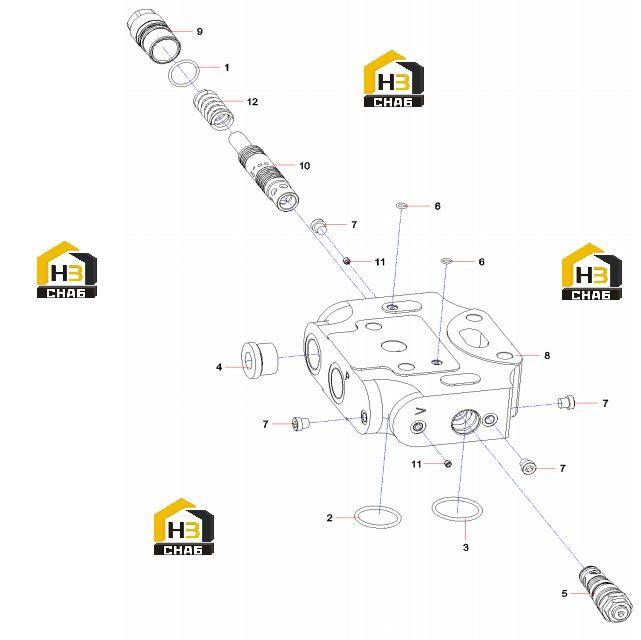

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring
Каталожный номер:A210609000042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:A210609000051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:A210609000138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plug, Screw
Каталожный номер:B210399000008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Relief Valve
Каталожный номер:60148462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:60267000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw plug
Каталожный номер:B210399000003
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Valve Body II, Manifold
Каталожный номер:12612676
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plug
Каталожный номер:12672802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spool, Flow Valve, 3-way
Каталожный номер:12672784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Orifice
Каталожный номер:12616957
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring
Каталожный номер:11259986
Комплект:1
Примечание:
