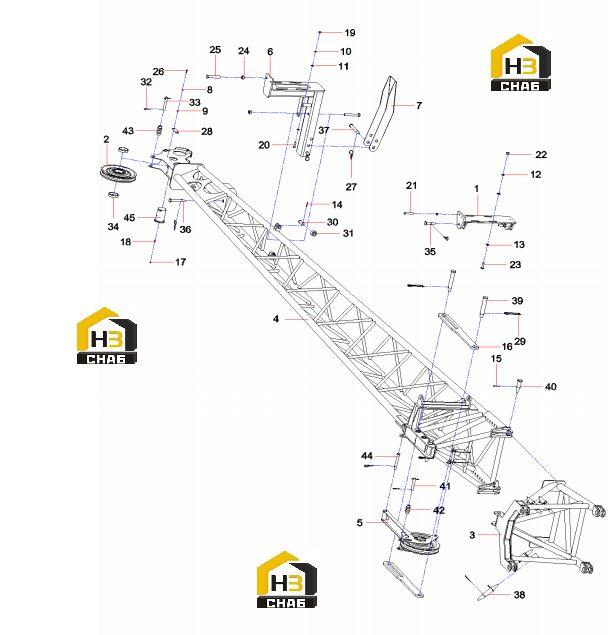

Устройство гуська 12670354

← Цилиндр амплитудный ZXQY26A.14F 13280204 Крюк 11225666 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket, Stowage

Каталожный номер:13029514

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sheave Assembly

Каталожный номер:A810304031007

Комплект:1

Примечание:

№ на схеме:3

Наименование:Adapter, Boom Extension

Каталожный номер:12670362

Комплект:1

Примечание:

№ на схеме:4

Наименование:Swingaway Boom Extension-Base Section

Каталожный номер:12670367

Комплект:1

Примечание:

№ на схеме:5

Наименование:Support, Sheave

Каталожный номер:12213469

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket Assembly

Каталожный номер:12626548

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ramp, Folding

Каталожный номер:12626551

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000003

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000002

Комплект:8

Примечание:

№ на схеме:14

Наименование:Pin 4x36GB91

Каталожный номер:A210501000003

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin 5x50GB91

Каталожный номер:A210501000010

Комплект:2

Примечание:

№ на схеме:16

Наименование:Offset Link

Каталожный номер:12424109

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cap, Grease Fitting

Каталожный номер:A290000001564

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M30GB6170

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:20

Наименование:Bolt M12x50GB5783

Каталожный номер:A210111000042

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000127

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000025

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210110000024

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000005

Комплект:3

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000439

Комплект:3

Примечание:

№ на схеме:26

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:27

Наименование:Clip

Каталожный номер:10137517

Комплект:11

Примечание:

№ на схеме:28

Наименование:Lock Plate

Каталожный номер:10137549

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clip

Каталожный номер:10034875

Комплект:3

Примечание:

№ на схеме:30

Наименование:Pin, Roller

Каталожный номер:A820301016852

Комплект:2

Примечание:

№ на схеме:31

Наименование:Sheave

Каталожный номер:A820601040348

Комплект:2

Примечание:

№ на схеме:32

Наименование:Clip

Каталожный номер:A820301020887

Комплект:6

Примечание:

№ на схеме:33

Наименование:Bar, Tie

Каталожный номер:11127312

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bushing, Spacer

Каталожный номер:11127317

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pin

Каталожный номер:13351846

Комплект:2

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:13351839

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pin

Каталожный номер:13351842

Комплект:2

Примечание:

№ на схеме:38

Наименование:Pin

Каталожный номер:13351861

Комплект:4

Примечание:

№ на схеме:39

Наименование:Pin

Каталожный номер:13351858

Комплект:3

Примечание:

№ на схеме:40

Наименование:Pin

Каталожный номер:13351859

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bar, Tie

Каталожный номер:12207712

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pin

Каталожный номер:13351838

Комплект:2

Примечание:

№ на схеме:43

Наименование:Sheave

Каталожный номер:12258534

Комплект:2

Примечание:

№ на схеме:44

Наименование:Sheave

Каталожный номер:12258530

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pin

Каталожный номер:13408959

Комплект:1

Примечание:
