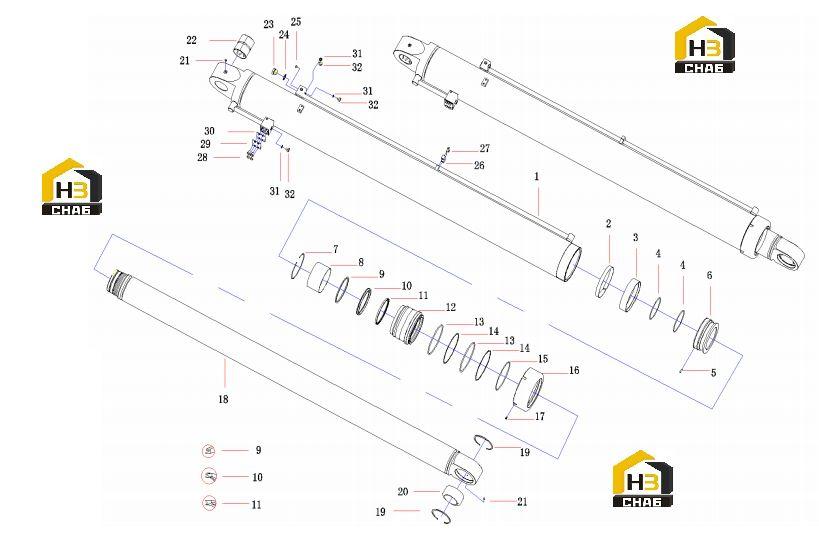

Цилиндр амплитудный ZXQY26A.14F 13280204

← Редуктор поворотный 60174213 Устройство гуська 12670354 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assem. ZXQY26A.14F.1

Каталожный номер:13280199

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, guide, UP

Каталожный номер:B230101001879

Комплект:1

Примечание:

№ на схеме:3

Наименование:MD seal ring

Каталожный номер:A880806030159

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:24000536

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M10x25GB79

Каталожный номер:A210208000022

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston ZXSAC3500.12.10B-1

Каталожный номер:13277838

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, Retainer

Каталожный номер:12265862

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:60208498

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal

Каталожный номер:13275335

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, B3

Каталожный номер:B230101000512

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, Dust

Каталожный номер:60208089

Комплект:1

Примечание:

№ на схеме:12

Наименование:Guide sleeve ZXSAC5000.12.10-10

Каталожный номер:13275375

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 206x5.3GB3452.1

Каталожный номер:A210609000026

Комплект:2

Примечание:

№ на схеме:14

Наименование:Check ring

Каталожный номер:10250759

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring 200x3.55GB3452.1

Каталожный номер:A210609000302

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut ZXSAC3500.12.10B-2

Каталожный номер:13277839

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210208000024

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rod Assembly

Каталожный номер:13280159

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing, Joint

Каталожный номер:A221500000220

Комплект:1

Примечание:

№ на схеме:20

Наименование:Check ring 150GB893.1

Каталожный номер:A210416000008

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:13300172

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug, Screw

Каталожный номер:A210332000002

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210434000015

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp

Каталожный номер:11751719

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000162

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M12x16GB5783

Каталожный номер:A880801020006

Комплект:4

Примечание:

№ на схеме:29

Наименование:Plate, Guard

Каталожный номер:10074138

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cushion, Guard

Каталожный номер:10074137

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210434000007

Комплект:3

Примечание:

№ на схеме:32

Наименование:Screw Plug

Каталожный номер:10041691

Комплект:3

Примечание:
