Редуктор поворотный 60174213

← Механизм возврата A1101.2.3 12413139 Цилиндр амплитудный ZXQY26A.14F 13280204 →

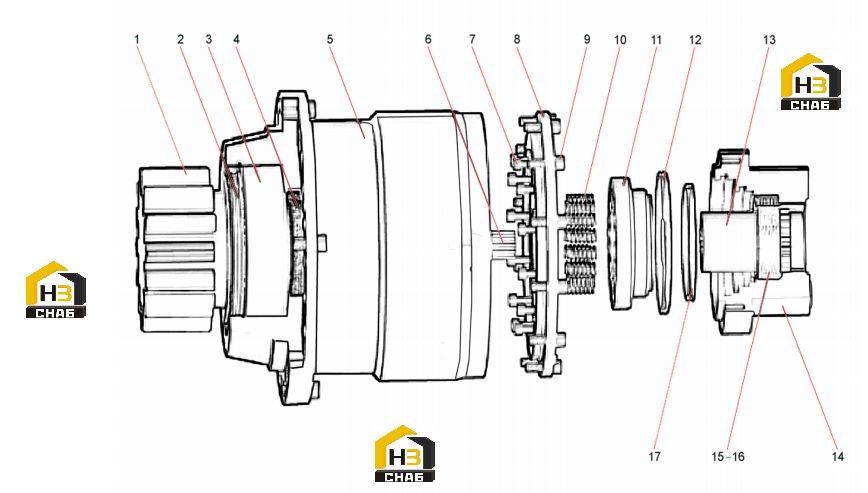

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:output shaft

Каталожный номер:60193322

Комплект:1

Примечание:

№ на схеме:2

Наименование:oil seal

Каталожный номер:60193323

Комплект:1

Примечание:

№ на схеме:3

Наименование:bearing

Каталожный номер:60193324

Комплект:1

Примечание:

№ на схеме:4

Наименование:oil seal

Каталожный номер:60193325

Комплект:1

Примечание:

№ на схеме:5

Наименование:reduction gear assembly

Каталожный номер:60223645

Комплект:1

Примечание:

№ на схеме:6

Наименование:drive gear

Каталожный номер:60223646

Комплект:1

Примечание:

№ на схеме:7

Наименование:detent bolt

Каталожный номер:60193329

Комплект:1

Примечание:

№ на схеме:8

Наименование:block plate

Каталожный номер:60193330

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:60193331

Комплект:1

Примечание:

№ на схеме:10

Наименование:spring

Каталожный номер:60193332

Комплект:1

Примечание:

№ на схеме:11

Наименование:piston

Каталожный номер:60193333

Комплект:1

Примечание:

№ на схеме:12

Наименование:seal ring

Каталожный номер:60193334

Комплект:1

Примечание:

№ на схеме:13

Наименование:spline housing

Каталожный номер:60193335

Комплект:1

Примечание:

№ на схеме:14

Наименование:cylinder

Каталожный номер:60193336

Комплект:1

Примечание:

№ на схеме:15

Наименование:powder blade

Каталожный номер:60193337

Комплект:1

Примечание:

№ на схеме:16

Наименование:steel piece

Каталожный номер:60193338

Комплект:1

Примечание:

№ на схеме:17

Наименование:seal ring

Каталожный номер:60193339

Комплект:1

Примечание:
