Крюк 11225666

← Устройство гуська 12670354 Соединения →

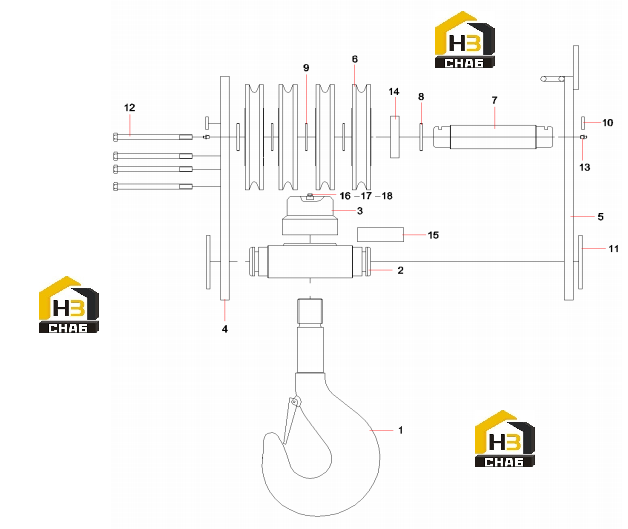

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hook block

Каталожный номер:60100110

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cross beam, hook

Каталожный номер:60100112

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut, hook

Каталожный номер:60099981

Комплект:1

Примечание:

№ на схеме:4

Наименование:Yoke plate

Каталожный номер:60099904

Комплект:1

Примечание:

№ на схеме:5

Наименование:Yoke plate

Каталожный номер:60099905

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pulley AS

Каталожный номер:60099988

Комплект:4

Примечание:

№ на схеме:7

Наименование:Shaft, pulley

Каталожный номер:60099986

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve

Каталожный номер:60099919

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sleeve

Каталожный номер:60099921

Комплект:3

Примечание:

№ на схеме:10

Наименование:Retainer

Каталожный номер:60099978

Комплект:4

Примечание:

№ на схеме:11

Наименование:Retainer

Каталожный номер:60099979

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt, hexagon

Каталожный номер:60100012

Комплект:4

Примечание:

№ на схеме:13

Наименование:Oil cup, forced filling

Каталожный номер:60100122

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bearing, ball, deep groove

Каталожный номер:60099932

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bearing, ball, thrust

Каталожный номер:60100114

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt, full-thread, hexagon

Каталожный номер:60100120

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer, hook

Каталожный номер:60100117

Комплект:2

Примечание:

№ на схеме:18

Наименование:Lock plate

Каталожный номер:60099908

Комплект:1

Примечание:
