Узел регулирующего поворотного клапана 13590169

← Клапан поворотный регулирующий 13590226 Клапан многоходовой 13283082 →

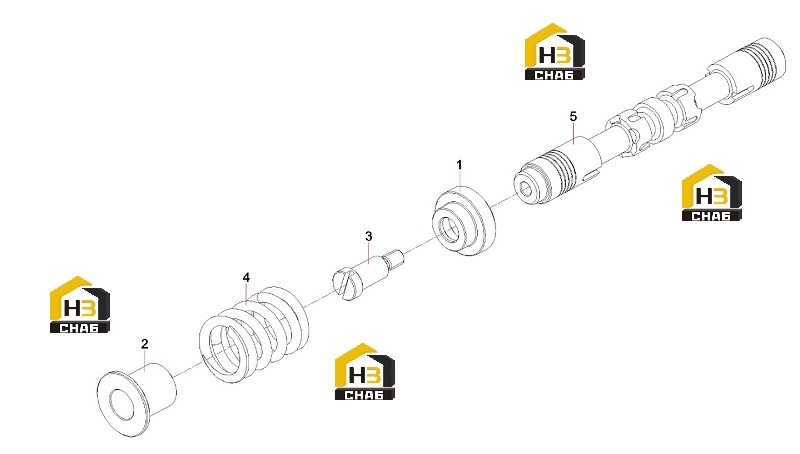

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Short spring seat R22A001.1-1

Каталожный номер:12890296

Комплект:1

Примечание:

№ на схеме:2

Наименование:Long spring seat R22A001.1-2

Каталожный номер:12890313

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connecting rod

Каталожный номер:12891089

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rotary valve stem spring R22A001.1-6

Каталожный номер:12638674

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rotary control valve stem

Каталожный номер:13590152

Комплект:1

Примечание:
