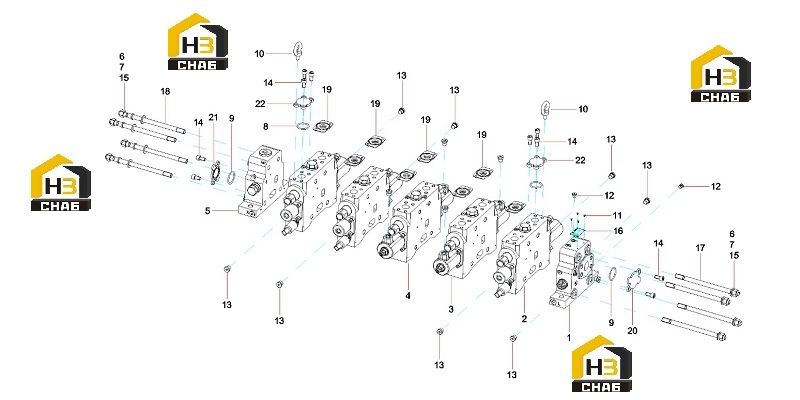

Клапан многоходовой 13283082

← Узел регулирующего поворотного клапана 13590169 Клапан m28c107.4 13091014 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Inlet and return oil one component M28C107.4

Каталожный номер:13091014

Комплект:1

Примечание:

№ на схеме:2

Наименование:Work-linked components

Каталожный номер:13281166

Комплект:3

Примечание:

№ на схеме:3

Наименование:Left-hand linkage assembly

Каталожный номер:13282844

Комплект:1

Примечание:

№ на схеме:4

Наименование:Right-hand linkage assembly

Каталожный номер:13282977

Комплект:1

Примечание:

№ на схеме:5

Наименование:Two components of oil inlet and return

Каталожный номер:13283042

Комплект:1

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000003

Комплект:8

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000002

Комплект:8

Примечание:

№ на схеме:8

Наименование:O-ring 34.5x3.55GB3452.1

Каталожный номер:21021015

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000051

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring screw M10

Каталожный номер:60061997

Комплект:2

Примечание:

№ на схеме:11

Наименование:Rivets

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw plug

Каталожный номер:B210780000201

Комплект:13

Примечание:

№ на схеме:14

Наименование:screw

Каталожный номер:A210204000196

Комплект:10

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210307000025

Комплект:8

Примечание:

№ на схеме:16

Наименование:Nameplate M28C106-3

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fastening bolt M14x238

Каталожный номер:13280809

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fastening bolt M14x248

Каталожный номер:13280830

Комплект:4

Примечание:

№ на схеме:19

Наименование:Dust cover

Каталожный номер:13619092

Комплект:8

Примечание:

№ на схеме:20

Наименование:1-1/4SFS flange cover

Каталожный номер:13223720

Комплект:1

Примечание:

№ на схеме:21

Наименование:1-1/4SFL flange cover

Каталожный номер:13223721

Комплект:1

Примечание:

№ на схеме:22

Наименование:1SFL flange cover

Каталожный номер:13223722

Комплект:2

Примечание:
