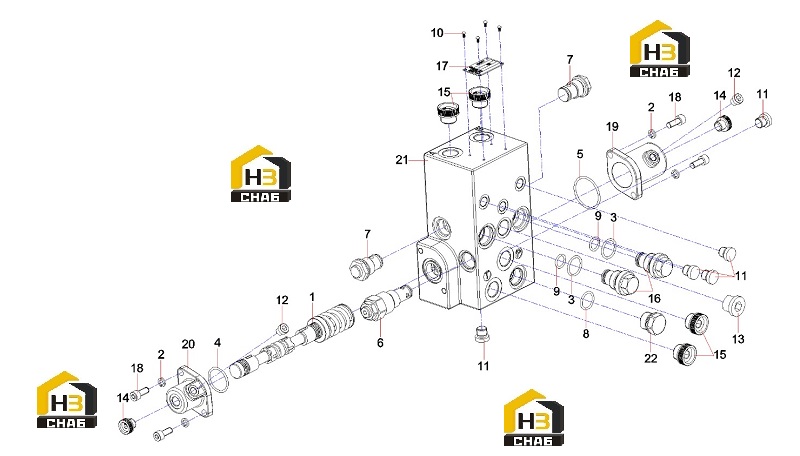

Клапан поворотный регулирующий 13590226

← Мотор гидравлический 11550766 Узел регулирующего поворотного клапана 13590169 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rotary control valve stem assembly

Каталожный номер:13590169

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring 23.6x2.65GB3452.1

Каталожный номер:A210609000032

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000046

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring 42.5x2.65GB3452.1

Каталожный номер:A210609000057

Комплект:1

Примечание:

№ на схеме:6

Наименование:Main relief valve

Каталожный номер:60024957

Комплект:1

Примечание:

№ на схеме:7

Наименование:Check valve DF10-01/0.N.05

Каталожный номер:60209457

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring 21.2x2.65GB3452.1 N70

Каталожный номер:60246787

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 15x2.65GB3452.1

Каталожный номер:A210609000099

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rivets

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw plug

Каталожный номер:B210780000201

Комплект:5

Примечание:

№ на схеме:12

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:A229900003572

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plastic screw plug M14x1.5-Q/J01.8.005

Каталожный номер:12317596

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plastic screw plug M22x1.5-Q/J01.8.005

Каталожный номер:12317600

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cartridge plug M28A001.4-5

Каталожный номер:11259982

Комплект:2

Примечание:

№ на схеме:17

Наименование:Name plate M28C106-3

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:19

Наименование:Large end cap R22A001-2

Каталожный номер:12631881

Комплект:1

Примечание:

№ на схеме:20

Наименование:Small end cap R22A001-3

Каталожный номер:12631888

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rotary valve body

Каталожный номер:13590100

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:13590132

Комплект:1

Примечание:
