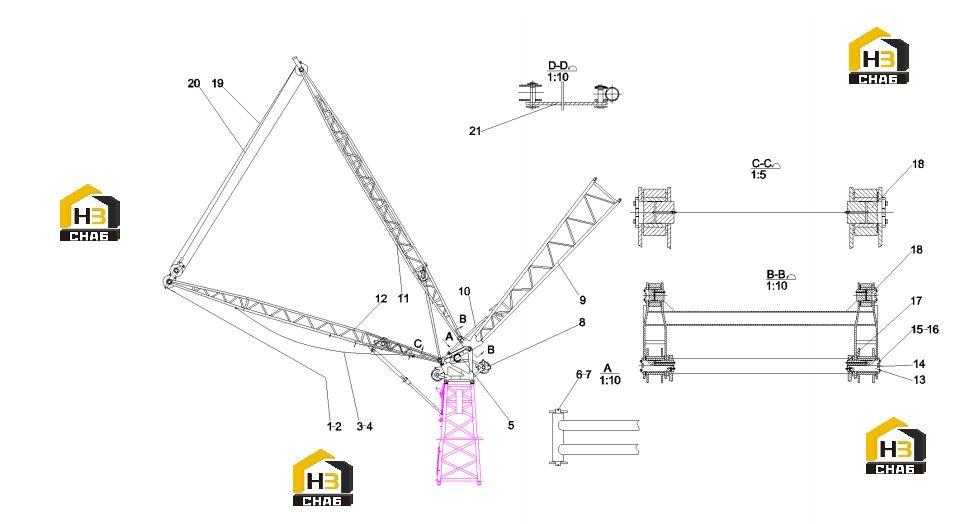

Узел стрел и их соединения 21038079

← Секция стрелы переходная 21013654 Секция вспомогательной стрелы 12m 21012047 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shackle

Каталожный номер:21021274

Комплект:2

Примечание:

№ на схеме:2

Наименование:Wire rope

Каталожный номер:21014066

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shackle

Каталожный номер:21033116

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wire rope

Каталожный номер:21021273

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connecting frame

Каталожный номер:21012586

Комплект:1

Примечание:

№ на схеме:6

Наименование:axis

Каталожный номер:21012409

Комплект:1

Примечание:

№ на схеме:7

Наименование:pin

Каталожный номер:21006354

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connection section

Каталожный номер:21011934

Комплект:1

Примечание:

№ на схеме:9

Наименование:Auxiliary arm lower section arm

Каталожный номер:21012011

Комплект:1

Примечание:

№ на схеме:10

Наименование:Auxiliary arm anti-roll bar

Каталожный номер:21012580

Комплект:1

Примечание:

№ на схеме:11

Наименование:Luffing auxiliary arm front mast

Каталожный номер:21012457

Комплект:1

Примечание:

№ на схеме:12

Наименование:Luffing jib rear mast

Каталожный номер:21012410

Комплект:1

Примечание:

№ на схеме:13

Наименование:axis

Каталожный номер:21011931

Комплект:2

Примечание:

№ на схеме:14

Наименование:Cover plate

Каталожный номер:21011932

Комплект:6

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:A210111000202

Комплект:24

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:21001334

Комплект:24

Примечание:

№ на схеме:17

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:8

Примечание:

№ на схеме:18

Наименование:axis

Каталожный номер:21011933

Комплект:4

Примечание:

№ на схеме:19

Наименование:Wire rope

Каталожный номер:21018731

Комплект:2

Примечание:

№ на схеме:20

Наименование:Type B spring hook

Каталожный номер:21018734

Комплект:3

Примечание:

№ на схеме:21

Наименование:Wire rope

Каталожный номер:21018732

Комплект:2

Примечание:
