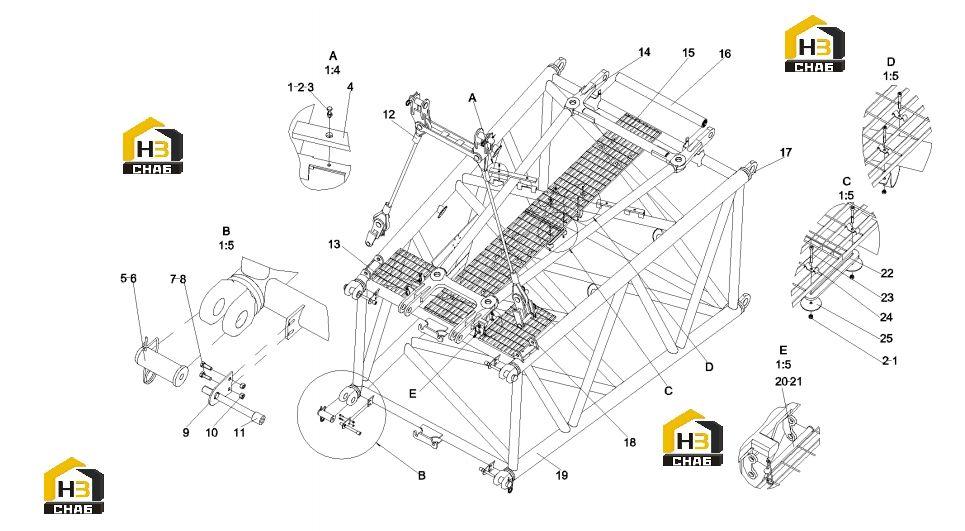

Секция стрелы переходная 21013654

← Секция стрелы 12m(с) 21013707 Узел стрел и их соединения 21038079 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:A210401000017

Комплект:24

Примечание:8GB93

№ на схеме:2

Наименование:nut

Каталожный номер:A210314000008

Комплект:24

Примечание:M8GB6184

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:M8x30GB5783

№ на схеме:4

Наименование:Wear-resistant plate

Каталожный номер:21013658

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pin shaft

Каталожный номер:21011915

Комплект:4

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:8

Наименование:Bolt grade

Каталожный номер:A210111000203

Комплект:8

Примечание:M12x35GB5783 10.9

№ на схеме:9

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:10

Наименование:nut

Каталожный номер:A210307000001

Комплект:8

Примечание:M12 GB6170

№ на схеме:11

Наименование:screw

Каталожный номер:21013386

Комплект:4

Примечание:M24x230 10.9

№ на схеме:12

Наименование:Tensioning device (2)

Каталожный номер:21013713

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steel grating

Каталожный номер:21013657

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tie rod assembly

Каталожный номер:21013691

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel grating

Каталожный номер:21013655

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retaining roller

Каталожный номер:21013702

Комплект:1

Примечание:

№ на схеме:17

Наименование:Boom structure

Каталожный номер:21013660

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel grating

Каталожный номер:21013656

Комплект:1

Примечание:

№ на схеме:19

Наименование:Welding diagram of the pad column of the transition section of the hybrid arm

Каталожный номер:10667296

Комплект:1

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:10136421

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:22

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:2

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:A210204000151

Комплект:24

Примечание:M8x70GB70.1

№ на схеме:24

Наименование:Upper clip

Каталожный номер:21031264

Комплект:24

Примечание:

№ на схеме:25

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:24

Примечание:
