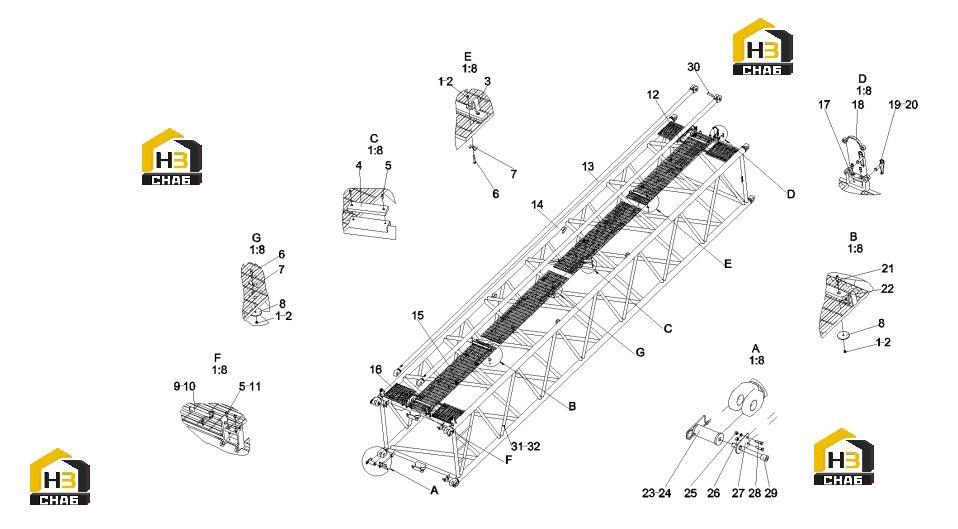

Секция вспомогательной стрелы 12m 21012047

← Узел стрел и их соединения 21038079 Секция оголовка стрелы 21012053 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:A210401000017

Комплект:42

Примечание:8GB93

№ на схеме:2

Наименование:nut

Каталожный номер:A210314000008

Комплект:42

Примечание:M8GB6184

№ на схеме:3

Наименование:Guide plate

Каталожный номер:21011896

Комплект:6

Примечание:

№ на схеме:4

Наименование:Wear-resistant plate

Каталожный номер:21020880

Комплект:2

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:A210204000162

Комплект:12

Примечание:M8x25GB70.1

№ на схеме:6

Наименование:bolt

Каталожный номер:21005170

Комплект:36

Примечание:

№ на схеме:7

Наименование:Upper clip

Каталожный номер:21031264

Комплект:40

Примечание:

№ на схеме:8

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:40

Примечание:

№ на схеме:9

Наименование:Pin pin

Каталожный номер:21011762

Комплект:2

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:10115369

Комплект:2

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:8GB97.1

№ на схеме:12

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pull tube

Каталожный номер:21011905

Комплект:2

Примечание:

№ на схеме:14

Наименование:Middle section boom

Каталожный номер:21012048

Комплект:1

Примечание:12m

№ на схеме:15

Наименование:Steel grating

Каталожный номер:21012033

Комплект:4

Примечание:

№ на схеме:16

Наименование:Steel grating

Каталожный номер:21011935

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fixed plate

Каталожный номер:10124930

Комплект:2

Примечание:

№ на схеме:19

Наименование:pin

Каталожный номер:10124801

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pin pin

Каталожный номер:21011761

Комплект:4

Примечание:

№ на схеме:21

Наименование:screw

Каталожный номер:A210204000150

Комплект:6

Примечание:M8x65GB70.1

№ на схеме:22

Наименование:Wear-resistant plate

Каталожный номер:21012034

Комплект:3

Примечание:

№ на схеме:23

Наименование:Pin pin

Каталожный номер:21012138

Комплект:6

Примечание:

№ на схеме:24

Наименование:Pin shaft

Каталожный номер:21011915

Комплект:4

Примечание:

№ на схеме:25

Наименование:nut

Каталожный номер:A210307000001

Комплект:4

Примечание:M12 GB6170

№ на схеме:26

Наименование:washer

Каталожный номер:A210401000002

Комплект:4

Примечание:12GB93

№ на схеме:27

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000119

Комплект:4

Примечание:M12x45GB5783 10.9

№ на схеме:29

Наименование:Screw grade

Каталожный номер:21013386

Комплект:4

Примечание:M24x230 10.9

№ на схеме:30

Наименование:pin

Каталожный номер:10138496

Комплект:2

Примечание:

№ на схеме:31

Наименование:Throat clamp

Каталожный номер:A210855000012

Комплект:8

Примечание:ф51-ф70JB8870

№ на схеме:32

Наименование:Line card

Каталожный номер:10842735

Комплект:8

Примечание:
