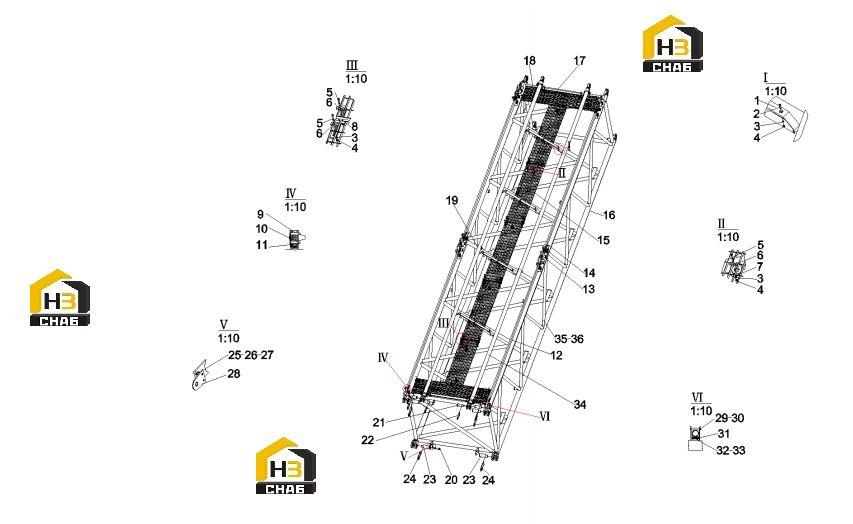

Секция основная стрелы 12m 10227862

← Гусек вспомогательный верхней секции стрелы 10228992 Секция стрелы 12m 10227864 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wear-resistant plate

Каталожный номер:21011895

Комплект:4

Примечание:

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000164

Комплект:10

Примечание:M8x30GB70.1

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000017

Комплект:63

Примечание:8GB93

№ на схеме:4

Наименование:nut

Каталожный номер:A210314000008

Комплект:63

Примечание:M8GB6184

№ на схеме:5

Наименование:screw

Каталожный номер:A210204000170

Комплект:53

Примечание:M8x50GB70.1

№ на схеме:6

Наименование:Upper clip

Каталожный номер:21031264

Комплект:51

Примечание:

№ на схеме:7

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:28

Примечание:

№ на схеме:8

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:12

Примечание:

№ на схеме:9

Наименование:pin

Каталожный номер:10062468

Комплект:16

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:A210491000018

Комплект:8

Примечание:4x50GB91

№ на схеме:11

Наименование:Nylon sleeve

Каталожный номер:10223558

Комплект:8

Примечание:

№ на схеме:12

Наименование:Pull plate

Каталожный номер:10224941

Комплект:4

Примечание:

№ на схеме:13

Наименование:Short pull plate

Каталожный номер:10225017

Комплект:4

Примечание:

№ на схеме:14

Наименование:pin

Каталожный номер:10215728

Комплект:8

Примечание:

№ на схеме:15

Наименование:Steel grating

Каталожный номер:21013568

Комплект:5

Примечание:

№ на схеме:16

Наименование:Boom structure

Каталожный номер:10227978

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel grating

Каталожный номер:21013527

Комплект:2

Примечание:

№ на схеме:18

Наименование:Steel grating

Каталожный номер:21013526

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cushion

Каталожный номер:21022414

Комплект:2

Примечание:

№ на схеме:20

Наименование:screw

Каталожный номер:21013408

Комплект:4

Примечание:

№ на схеме:21

Наименование:pin

Каталожный номер:10138496

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin pin

Каталожный номер:21012138

Комплект:10

Примечание:

№ на схеме:23

Наименование:kingpin

Каталожный номер:21011893

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin pin

Каталожный номер:21012139

Комплект:4

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:A210111000203

Комплект:8

Примечание:M12x35GB5783 10.9

№ на схеме:26

Наименование:nut

Каталожный номер:A210307000031

Комплект:8

Примечание:M12GB6170 10

№ на схеме:27

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:28

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:29

Наименование:Pin pin

Каталожный номер:21011762

Комплект:12

Примечание:

№ на схеме:30

Наименование:pin

Каталожный номер:10115369

Комплект:4

Примечание:

№ на схеме:31

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:4

Примечание:

№ на схеме:32

Наименование:screw

Каталожный номер:A210204000162

Комплект:8

Примечание:M8x25GB70.1

№ на схеме:33

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:8GB97.1

№ на схеме:34

Наименование:Pull tube

Каталожный номер:21011905

Комплект:2

Примечание:

№ на схеме:35

Наименование:Throat clamp

Каталожный номер:A210855000021

Комплект:6

Примечание:ф90-ф120JB8870

№ на схеме:36

Наименование:Line card

Каталожный номер:10842736

Комплект:6

Примечание:
