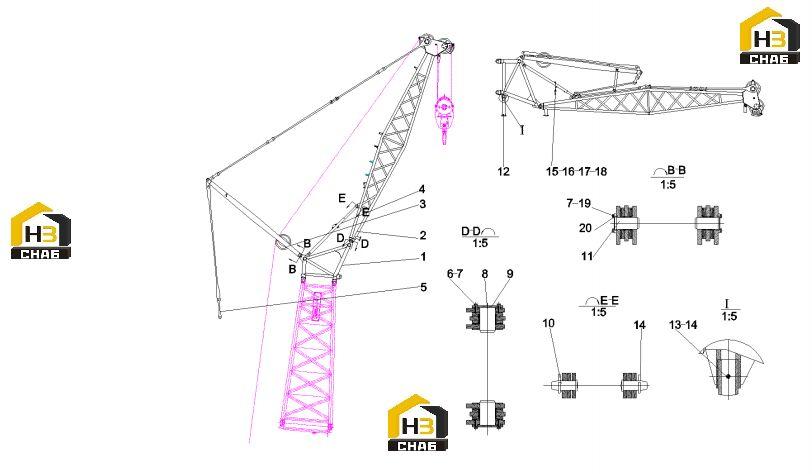

Гусек вспомогательный верхней секции стрелы 10228992

← Секция стрелы верхняя 10228918 Секция основная стрелы 12m 10227862 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fixed short auxiliary arm

Каталожный номер:10230468

Комплект:1

Примечание:

№ на схеме:2

Наименование:Anti-rollover device

Каталожный номер:10228643

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fixed jib mast assembly

Каталожный номер:10228994

Комплект:1

Примечание:

№ на схеме:4

Наименование:Light connection knot

Каталожный номер:10225742

Комплект:1

Примечание:

№ на схеме:5

Наименование:Double pull plate

Каталожный номер:10228985

Комплект:2

Примечание:

№ на схеме:6

Наименование:Support foot

Каталожный номер:10227169

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pin pin

Каталожный номер:21012138

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rope clamp

Каталожный номер:A219900000051

Комплект:8

Примечание:6KTGB5976

№ на схеме:9

Наименование:Wire rope

Каталожный номер:60007166

Комплект:2

Примечание:6-6x7-IWS-1570-B-ZZGB

№ на схеме:10

Наименование:pin

Каталожный номер:10460869

Комплект:2

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:A210501000016

Комплект:8

Примечание:10x100GB91

№ на схеме:12

Наименование:pin

Каталожный номер:10115369

Комплект:2

Примечание:

№ на схеме:13

Наименование:pin

Каталожный номер:10467209

Комплект:2

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000001

Комплект:8

Примечание:10GB93

№ на схеме:15

Наименование:bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:M10x30GB5783 10.9

№ на схеме:16

Наименование:Baffle

Каталожный номер:10467208

Комплект:2

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:21005186

Комплект:4

Примечание:M10x40GB5783 10.9

№ на схеме:18

Наименование:Pin shaft

Каталожный номер:10218024

Комплект:2

Примечание:

№ на схеме:19

Наименование:Baffle

Каталожный номер:10228993

Комплект:2

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:10215728

Комплект:4

Примечание:
