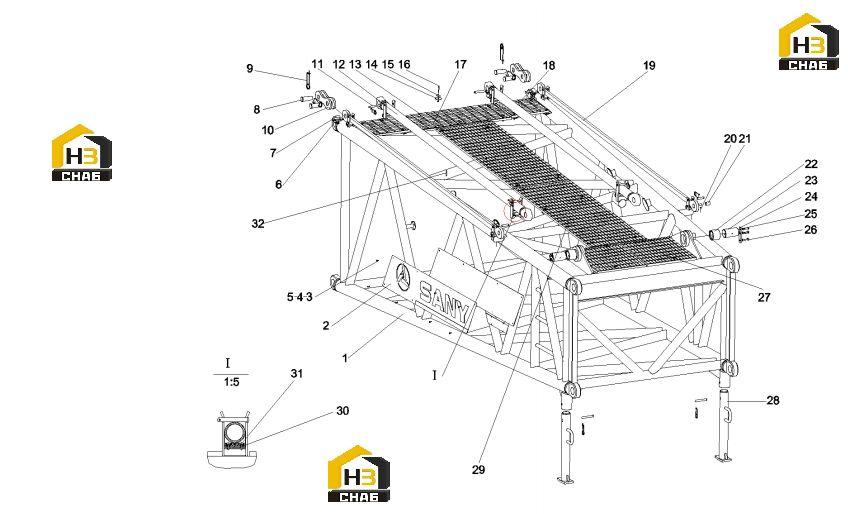

Секция стрелы верхняя 10228918

← Секция оголовка стрелы 21012053 Гусек вспомогательный верхней секции стрелы 10228992 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adjustable frame

Каталожный номер:10228919

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tons of VI signs

Каталожный номер:10136579

Комплект:1

Примечание:400

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000017

Комплект:46

Примечание:8GB93

№ на схеме:4

Наименование:nut

Каталожный номер:A210314000008

Комплект:38

Примечание:M8GB6184

№ на схеме:5

Наименование:bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:M8x20GB5783

№ на схеме:6

Наименование:Pin pin

Каталожный номер:21011762

Комплект:10

Примечание:

№ на схеме:7

Наименование:pin

Каталожный номер:10062468

Комплект:8

Примечание:

№ на схеме:8

Наименование:pin

Каталожный номер:10215728

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:10

Наименование:Short pull plate

Каталожный номер:10225017

Комплект:2

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:10115369

Комплект:6

Примечание:

№ на схеме:12

Наименование:Pull tube

Каталожный номер:21013646

Комплект:2

Примечание:

№ на схеме:13

Наименование:Steel grating

Каталожный номер:21013582

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:30

Примечание:

№ на схеме:15

Наименование:Upper clip

Каталожный номер:21031264

Комплект:30

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:A210204000150

Комплект:30

Примечание:M8x65GB70.1

№ на схеме:17

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:4

Примечание:

№ на схеме:18

Наименование:Steel grating

Каталожный номер:21013581

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pull plate

Каталожный номер:10227176

Комплект:2

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:A210491000018

Комплект:4

Примечание:4x50GB91

№ на схеме:21

Наименование:Nylon sleeve

Каталожный номер:10223558

Комплект:4

Примечание:

№ на схеме:22

Наименование:Copper sleeve

Каталожный номер:21013587

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin shaft

Каталожный номер:21013588

Комплект:2

Примечание:

№ на схеме:24

Наименование:Card board

Каталожный номер:21013586

Комплект:2

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000004

Комплект:6

Примечание:16GB93

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000106

Комплект:6

Примечание:M16x45GB5783 10.9

№ на схеме:27

Наименование:Steel grating

Каталожный номер:21013585

Комплект:2

Примечание:

№ на схеме:28

Наименование:Support foot

Каталожный номер:10227169

Комплект:2

Примечание:

№ на схеме:29

Наименование:Steel grating

Каталожный номер:10227175

Комплект:2

Примечание:

№ на схеме:30

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:4

Примечание:

№ на схеме:31

Наименование:screw

Каталожный номер:A210204000162

Комплект:8

Примечание:M8x25GB70.1

№ на схеме:32

Наименование:Welding diagram of the upper arm pad column of the main arm

Каталожный номер:10667294

Комплект:1

Примечание:
