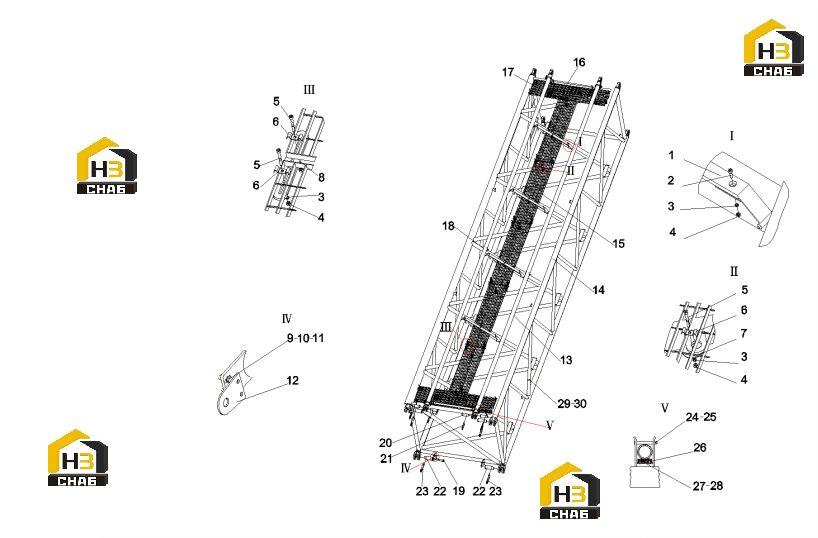

Секция стрелы 12m 10227864

← Секция основная стрелы 12m 10227862 Вспомогательная стрела q400c.52(a) 10145209 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wear-resistant plate

Каталожный номер:21011895

Комплект:4

Примечание:

№ на схеме:2

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:63

Примечание:

№ на схеме:4

Наименование:Nut M8GB6184

Каталожный номер:A210314000008

Комплект:63

Примечание:

№ на схеме:5

Наименование:Screw M8x50GB70.1

Каталожный номер:A210204000170

Комплект:53

Примечание:

№ на схеме:6

Наименование:Upper clip

Каталожный номер:21031264

Комплект:51

Примечание:

№ на схеме:7

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:28

Примечание:

№ на схеме:8

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:12

Примечание:

№ на схеме:9

Наименование:Bolt M12x35GB5783 Grade 10.9

Каталожный номер:A210111000203

Комплект:8

Примечание:

№ на схеме:10

Наименование:Nut M12GB6170 Grade 10

Каталожный номер:A210307000031

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:12

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pull tube

Каталожный номер:21011905

Комплект:2

Примечание:

№ на схеме:14

Наименование:Boom structure

Каталожный номер:10227979

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel grating

Каталожный номер:21013568

Комплект:5

Примечание:

№ на схеме:16

Наименование:Steel grating

Каталожный номер:21013527

Комплект:2

Примечание:

№ на схеме:17

Наименование:Steel grating

Каталожный номер:21013526

Комплект:4

Примечание:

№ на схеме:18

Наименование:Cushion

Каталожный номер:21022414

Комплект:2

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:21013408

Комплект:4

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:10138496

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin pin

Каталожный номер:21012138

Комплект:2

Примечание:

№ на схеме:22

Наименование:kingpin

Каталожный номер:21011893

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pin pin

Каталожный номер:21012139

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin pin

Каталожный номер:21011762

Комплект:4

Примечание:

№ на схеме:25

Наименование:pin

Каталожный номер:10115369

Комплект:4

Примечание:

№ на схеме:26

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:4

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:A210204000162

Комплект:8

Примечание:M8x25GB70.1

№ на схеме:28

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:8GB97.1

№ на схеме:29

Наименование:Throat clamp

Каталожный номер:A210855000021

Комплект:6

Примечание:ф90-ф120JB8870

№ на схеме:30

Наименование:Line card

Каталожный номер:10842736

Комплект:6

Примечание:
