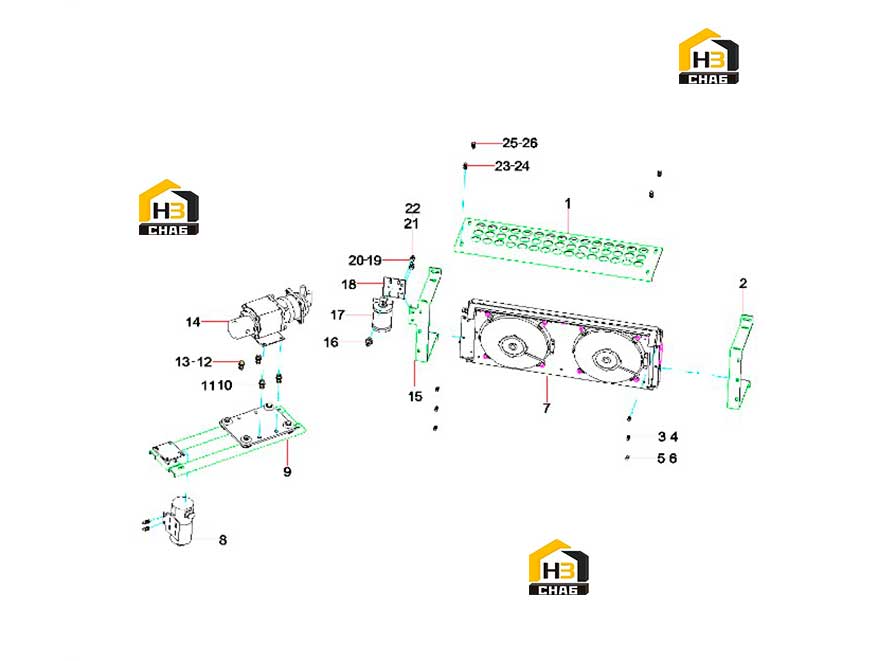

Система кондиционирования (часть 2) 12201934

← Система кондиционирования (часть 1) 12207352 Бак гидравлический 12589543 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:board

Каталожный номер:12201933

Комплект:1

Примечание:

№ на схеме:2

Наименование:Folding plate

Каталожный номер:12201931

Комплект:1

Примечание:

№ на схеме:3

Наименование:nut

Каталожный номер:A210307000016

Комплект:6

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000080

Комплект:6

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:7

Наименование:Condenser LN7.3 960x360x116

Каталожный номер:60159316

Комплект:1

Примечание:

№ на схеме:8

Наименование:Effector RD-3-11368- 0P

Каталожный номер:60159314

Комплект:1

Примечание:

№ на схеме:9

Наименование:bracket

Каталожный номер:12201936

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:14

Наименование:Compressor YJ155-L RD-5-10973- 1 red dot

Каталожный номер:60159315

Комплект:1

Примечание:

№ на схеме:15

Наименование:Folding plate

Каталожный номер:12201932

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pressure switch

Каталожный номер:60100911

Комплект:1

Примечание:

№ на схеме:17

Наименование:Liquid storage dryer

Каталожный номер:60100892

Комплект:1

Примечание:

№ на схеме:18

Наименование:Liquid storage dryer bracket

Каталожный номер:60100893

Комплект:1

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:21

Наименование:nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:25

Наименование:nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000090

Комплект:6

Примечание:
