Система кондиционирования (часть 1) 12207352

← Накладка защитная платформы 13952154 Система кондиционирования (часть 2) 12201934 →

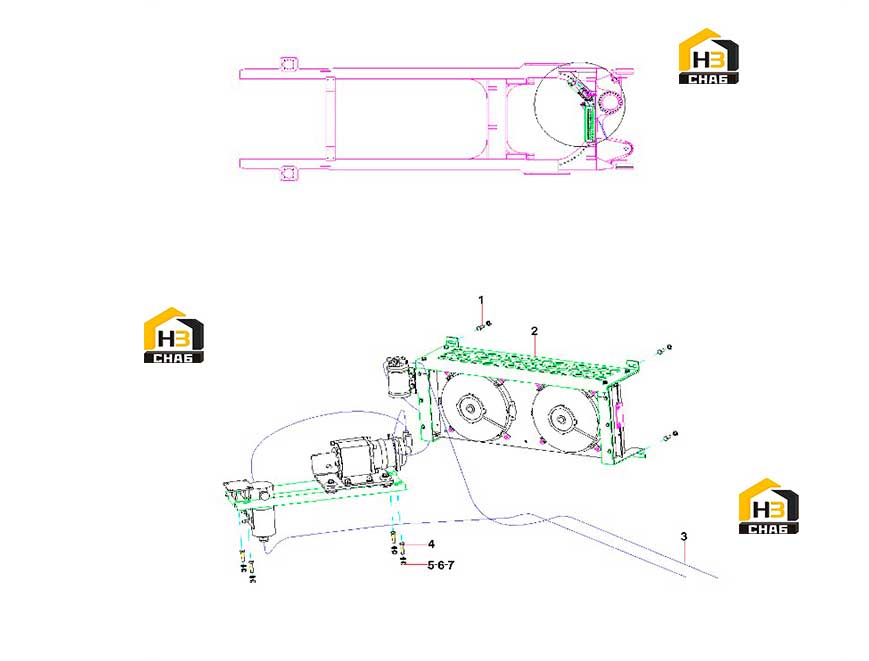

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:2

Наименование:External machine assembly

Каталожный номер:12201934

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipeline assembly

Каталожный номер:12207353

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:nut

Каталожный номер:A210307000017

Комплект:4

Примечание:
