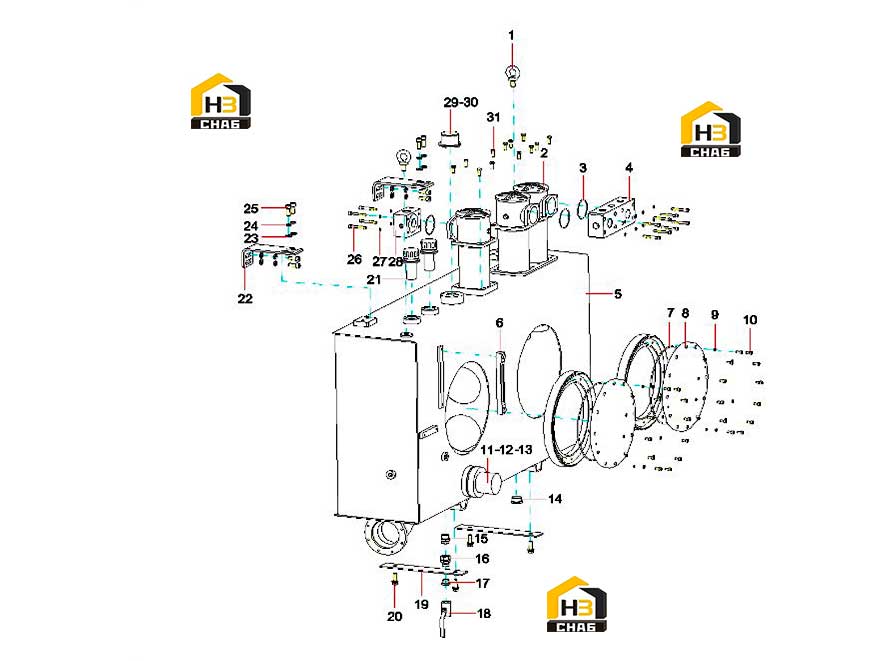

Бак гидравлический 12589543

← Система кондиционирования (часть 2) 12201934 Система электрическая поворотной платформы (часть 1) 3936804 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M20GB825

Каталожный номер:A210491000001

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fuel tank welding

Каталожный номер:11397164

Комплект:1

Примечание:

№ на схеме:3

Наименование:Liquid level thermometer

Каталожный номер:A250100000041

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve block

Каталожный номер:10857352

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000089

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oil return filter

Каталожный номер:A222100000267

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:24002383

Комплект:2

Примечание:

№ на схеме:8

Наименование:Sink cleaning hole cover

Каталожный номер:10513918

Комплект:2

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:10

Наименование:screw

Каталожный номер:A210204000196

Комплект:24

Примечание:

№ на схеме:11

Наименование:Asbestos gasket

Каталожный номер:11426037

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:16

Примечание:

№ на схеме:13

Наименование:Cover plate

Каталожный номер:12589913

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:21005957

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe joint GE22LR1EDOMDCF

Каталожный номер:B210780001047

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:21016841

Комплект:1

Примечание:

№ на схеме:17

Наименование:End straight-through combination connector EGELG3/4A-LM30

Каталожный номер:B210780000900

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ball valve

Каталожный номер:A220401000187

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber pad

Каталожный номер:11397155

Комплект:2

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000243

Комплект:4

Примечание:

№ на схеме:21

Наименование:Air filter

Каталожный номер:A222100000593

Комплект:2

Примечание:

№ на схеме:22

Наименование:board

Каталожный номер:11397154

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:24

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:25

Наименование:Screw M16x40GB70.1 10.9 grade

Каталожный номер:A210204000203

Комплект:8

Примечание:

№ на схеме:26

Наименование:Oil return block

Каталожный номер:11550131

Комплект:1

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:28

Наименование:Screw M10x80GB70.1

Каталожный номер:A210204000016

Комплект:12

Примечание:

№ на схеме:29

Наименование:Cover plate

Каталожный номер:12589520

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M5x10GB70.1

Каталожный номер:A210204000247

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt M12x30GB5783 10.9

Каталожный номер:A210111000202

Комплект:12

Примечание:
