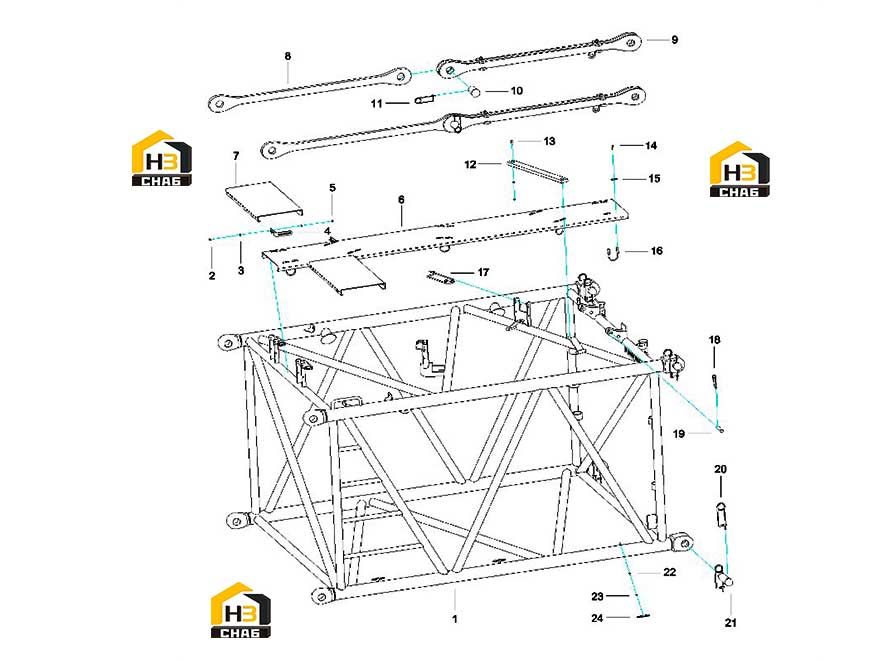

Секция стрелы промежуточная вспомогательная 3m 12199772

← Система электрическая вспомогательной нижней секции 12129491 Секция стрелы промежуточная вспомогательная 6m 12200082 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] 3m middle section welding body

Каталожный номер:12199781

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210111000091

Комплект:19

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000007

Комплект:40

Примечание:

№ на схеме:4

Наименование:Connecting board

Каталожный номер:11104150

Комплект:4

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:A210314000008

Комплект:21

Примечание:

№ на схеме:6

Наименование:Pedal (370x2900)

Каталожный номер:11098983

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pedal (370x740)

Каталожный номер:11588073

Комплект:2

Примечание:

№ на схеме:8

Наименование:[A] Pull plate

Каталожный номер:12789722

Комплект:2

Примечание:

№ на схеме:9

Наименование:Double pull plate

Каталожный номер:12789729

Комплект:2

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:10446810

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pin pin

Каталожный номер:21012137

Комплект:4

Примечание:

№ на схеме:12

Наименование:Wear-resistant plate

Каталожный номер:11503919

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:20

Примечание:

№ на схеме:15

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:20

Примечание:

№ на схеме:16

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:10

Примечание:

№ на схеме:17

Наименование:Pin pin

Каталожный номер:21012139

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:19

Наименование:pin

Каталожный номер:11533302

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin pin

Каталожный номер:21012138

Комплект:11

Примечание:

№ на схеме:21

Наименование:pin

Каталожный номер:10110752

Комплект:4

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:A210111000080

Комплект:3

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:24

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:3

Примечание:
