Секция стрелы промежуточная вспомогательная 6m 12200082

← Секция стрелы промежуточная вспомогательная 3m 12199772 Секция стрелы промежуточная вспомогательная 6m 12201102 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

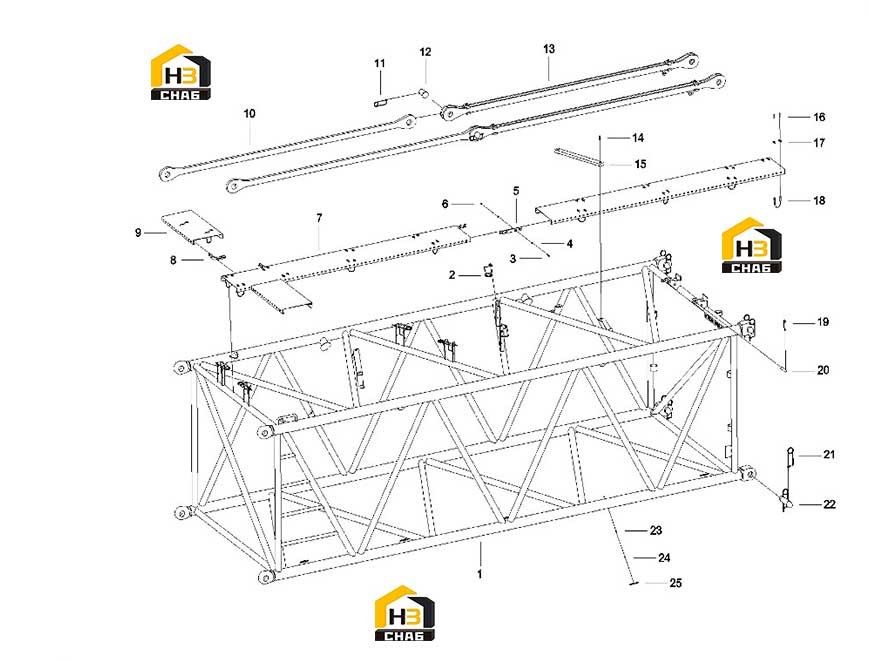

№ на схеме:1

Наименование:[A] 6m auxiliary arm middle joint welding body

Каталожный номер:12200087

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin pin

Каталожный номер:21012139

Комплект:2

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000091

Комплект:27

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000007

Комплект:58

Примечание:

№ на схеме:5

Наименование:Connecting board

Каталожный номер:11104149

Комплект:2

Примечание:

№ на схеме:6

Наименование:nut

Каталожный номер:A210314000008

Комплект:31

Примечание:

№ на схеме:7

Наименование:Pedal (370x2900)

Каталожный номер:11098983

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connecting board

Каталожный номер:11104150

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pedal (370x740)

Каталожный номер:11588073

Комплект:2

Примечание:

№ на схеме:10

Наименование:[A] Pull plate

Каталожный номер:12790958

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin pin

Каталожный номер:21012137

Комплект:4

Примечание:

№ на схеме:12

Наименование:pin

Каталожный номер:10446810

Комплект:4

Примечание:

№ на схеме:13

Наименование:Double pull plate

Каталожный номер:12790957

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:15

Наименование:Wear-resistant plate

Каталожный номер:11503919

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:36

Примечание:

№ на схеме:17

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:36

Примечание:

№ на схеме:18

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:18

Примечание:

№ на схеме:19

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:11533302

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin pin

Каталожный номер:21012138

Комплект:12

Примечание:

№ на схеме:22

Наименование:pin

Каталожный номер:10110752

Комплект:4

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000080

Комплект:5

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210401000016

Комплект:5

Примечание:

№ на схеме:25

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:5

Примечание:
