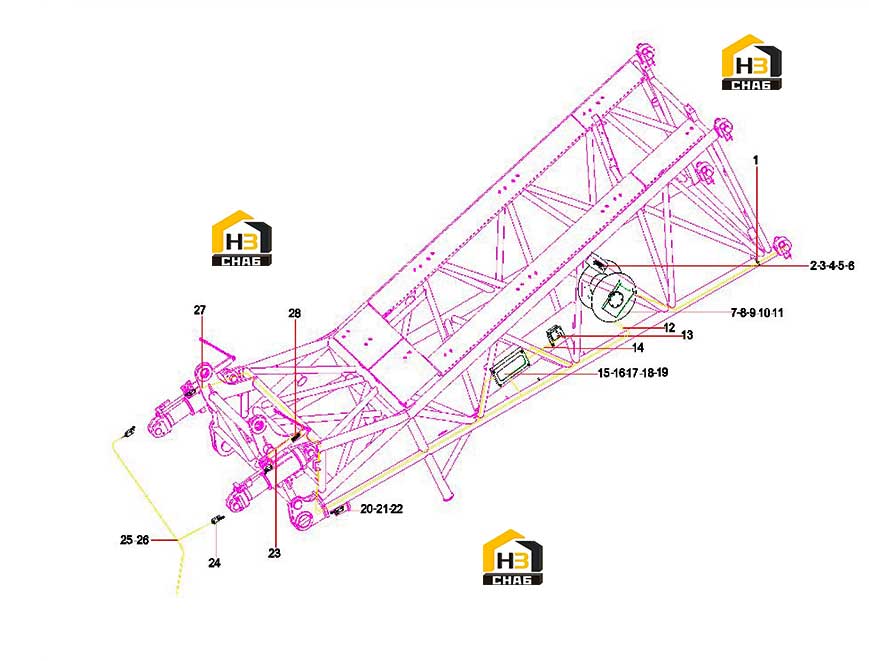

Система электрическая вспомогательной нижней секции 12129491

← Гидроцилиндр правый с защитой от опрокидывания 12129773 Секция стрелы промежуточная вспомогательная 3m 12199772 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Line card

Каталожный номер:60108615

Комплект:40

Примечание:

№ на схеме:2

Наименование:Heavy-duty rain cover

Каталожный номер:12701056

Комплект:3

Примечание:

№ на схеме:3

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:46

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000016

Комплект:46

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:6

Наименование:24-core heavy-duty closed base assembly

Каталожный номер:12110329

Комплект:1

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:A210204000023

Комплект:6

Примечание:

№ на схеме:8

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:11

Наименование:Luffing auxiliary arm cable reel UB1 installation

Каталожный номер:12129975

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cable reel connection cable

Каталожный номер:11444912

Комплект:1

Примечание:

№ на схеме:13

Наименование:Angle sensor assembly

Каталожный номер:11442964

Комплект:1

Примечание:

№ на схеме:14

Наименование:Adapter cable assembly

Каталожный номер:12054295

Комплект:1

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210307000015

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw M5x40GB70.1

Каталожный номер:A210204000121

Комплект:4

Примечание:

№ на схеме:17

Наименование:Auxiliary arm lower section arm junction box assembly

Каталожный номер:12980704

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210401000015

Комплект:4

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210405000005

Комплект:4

Примечание:

№ на схеме:20

Наименование:Adapter cable assembly

Каталожный номер:12971396

Комплект:1

Примечание:

№ на схеме:21

Наименование:Limit switch B-S-1NO+1NC-500

Каталожный номер:60117973

Комплект:2

Примечание:

№ на схеме:22

Наименование:Adapter cable assembly

Каталожный номер:12980709

Комплект:1

Примечание:

№ на схеме:23

Наименование:Adapter cable assembly

Каталожный номер:11685591

Комплект:1

Примечание:

№ на схеме:24

Наименование:Limit switch GY-S-1NO+1NC-750

Каталожный номер:60117974

Комплект:2

Примечание:

№ на схеме:25

Наименование:Adapter cable assembly

Каталожный номер:12817070

Комплект:1

Примечание:

№ на схеме:26

Наименование:Circular connector combination V1-G-5M-PUR-V1-G

Каталожный номер:60118617

Комплект:2

Примечание:

№ на схеме:27

Наименование:Adapter cable assembly

Каталожный номер:12205123

Комплект:1

Примечание:

№ на схеме:28

Наименование:6-core heavy-duty closed base assembly

Каталожный номер:11261671

Комплект:2

Примечание:
