Защита 10225860

Защита 10225860

← Устройство управления 10452422 Кондиционер 10136970 →

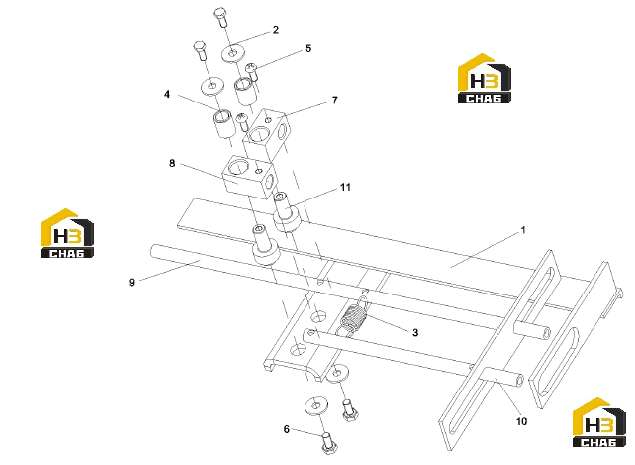

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Mounting support
Каталожный номер:11419956
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210404000009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring
Каталожный номер:A210619000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve
Каталожный номер:10197958
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210210000003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000078
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Block, guide,1
Каталожный номер:10197464
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Block, guide, 2
Каталожный номер:10197466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft, rotary,(1)
Каталожный номер:10225862
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft, rotary, (2)
Каталожный номер:10225863
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Guide rod
Каталожный номер:11419958
Комплект:2
Примечание:
