Кондиционер 10136970

← Защита 10225860 Обогреватель 10136483 →

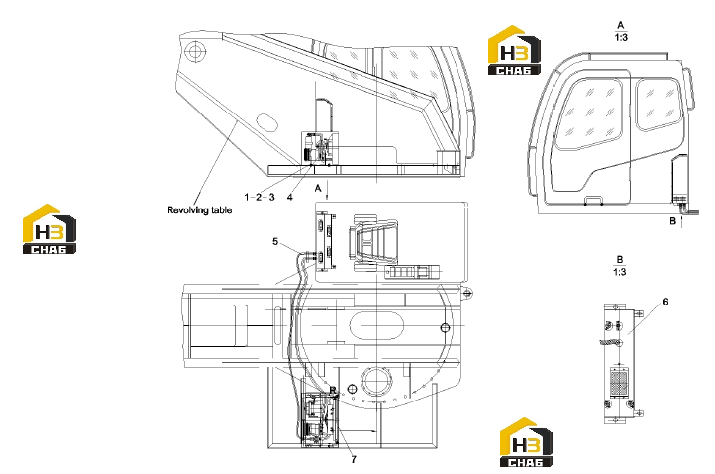

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:8

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:A210307000017

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:4

Наименование:Condenser assy

Каталожный номер:60026125

Комплект:1

Примечание:

№ на схеме:5

Наименование:Evaporator

Каталожный номер:60026126

Комплект:1

Примечание:

№ на схеме:6

Наименование:Accessories, air conditioner

Каталожный номер:60025913

Комплект:1

Примечание:

№ на схеме:7

Наименование:Protective plate of condenser 500810520060

Каталожный номер:60079109

Комплект:1

Примечание:
