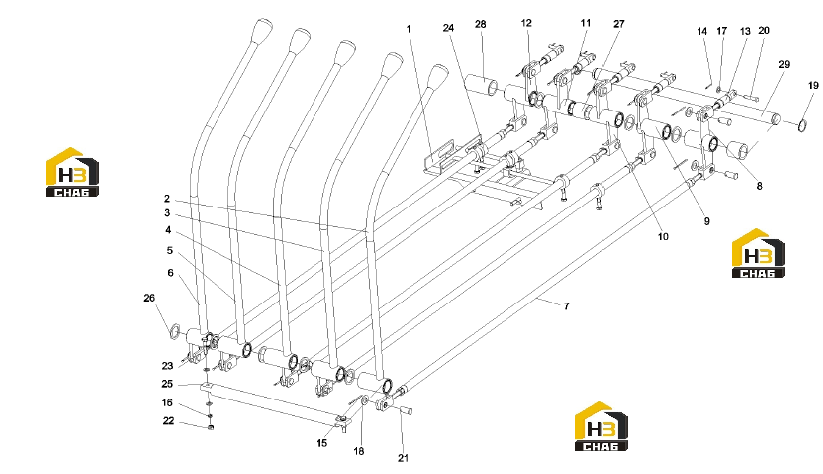

Устройство управления 10452422

← Кабина 11156301 Защита 10225860 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Protection device

Каталожный номер:10225860

Комплект:1

Примечание:

№ на схеме:2

Наименование:Control lever assy,1

Каталожный номер:10452429

Комплект:1

Примечание:

№ на схеме:3

Наименование:Control lever assy, 2

Каталожный номер:10452432

Комплект:1

Примечание:

№ на схеме:4

Наименование:Control lever assy, 3

Каталожный номер:10452434

Комплект:1

Примечание:

№ на схеме:5

Наименование:Control lever assy, 4

Каталожный номер:10452436

Комплект:1

Примечание:

№ на схеме:6

Наименование:Control lever assy, 5

Каталожный номер:10452439

Комплект:1

Примечание:

№ на схеме:7

Наименование:Balanced rod assy, two-force

Каталожный номер:10452440

Комплект:5

Примечание:

№ на схеме:8

Наименование:Rod,1

Каталожный номер:10452448

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rod, 2

Каталожный номер:10452449

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rod ,3

Каталожный номер:10452450

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rod, 4

Каталожный номер:10452451

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rod, 5

Каталожный номер:10825103

Комплект:1

Примечание:

№ на схеме:13

Наименование:Push & pull rod subassy

Каталожный номер:10452454

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:A210491000007

Комплект:5

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:A210501000007

Комплект:15

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210405000002

Комплект:15

Примечание:

№ на схеме:19

Наименование:Ring, retainer

Каталожный номер:A210414000006

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shaft, pin

Каталожный номер:A210508000006

Комплект:5

Примечание:

№ на схеме:21

Наименование:Shaft, pin

Каталожный номер:21006468

Комплект:15

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:8

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:10240981

Комплект:6

Примечание:

№ на схеме:25

Наименование:Shaft

Каталожный номер:10452418

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, retaining, copper

Каталожный номер:10452419

Комплект:9

Примечание:

№ на схеме:27

Наименование:Spacer

Каталожный номер:10452420

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spacer

Каталожный номер:10832642

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shaft, 2

Каталожный номер:10452421

Комплект:1

Примечание:
